Измеритель разности потенциалов ИРПЦ-100 М

Измеритель разности потенциалов автоматический ИРПЦ-100 М
Прибор предназначен для измерения величины смещения потенциала (разницы потенциалов) между электродом сравнения и подземным металлическим сооружением (ПМС) при проведении мероприятий по электрохимической защите (ДСТУ Б В.2.5-29:2006 и ДСТУ 4219-2003).

Объектом контроля (измерения) являются внешние поверхности подземных трубопроводов и резервуаров (в том числе траншейных) из углеродистых и низколегированных сталей, бронированных кабелей связи и сигнализации.

Прибор ИРПЦ-100 М выполняет измерение в «оперативном» режиме, с индикацией численного значения разности потенциалов, или, по нажатию на «служебную» кнопку ИЗМЕРЕНИЕ, осуществляет индикацию и запоминание результатов «блоками», с периодом измерения один раз в 10 (десять) секунд в течение.

По истечении времени измерения, на индикаторе фиксируется информация о «среднем значении» измеренной разности потенциалов (по 60-ти измерениям, Эсер).

В память прибора заносится информация о минимальном (Эмин), среднем по отрицательным показателям (Эсер-), среднем (Эсер), среднем по положительным значениям (Эсер+) и максимальном (Эмакс) значении разности потенциалов относительно уровня нуля, с возможностью просмотра этих величин с помощью служебной кнопки ПАМЯТЬ, по номеру.

Основные технические и метрологические характеристики ИРПЦ-100 М

Диапазон измеряемой разности потенциалов, В ± 0,01 – 99,0
Предел основной погрешности, % ± (1,5+0,1|Uk/Ux-1|)
Входное сопротивление, МОм, не менее 10
ток потребления, мА, не более 5
Габаритные размеры, мм 220 х 95 х 40
Вес измерителя, кг, не более 0,3

Питание измерителя осуществляется от встроенного автономного источника – аккумуляторной батареи, с номинальным напряжением 7,5 В с автоматической индикацией разряда при понижении до критической величины.

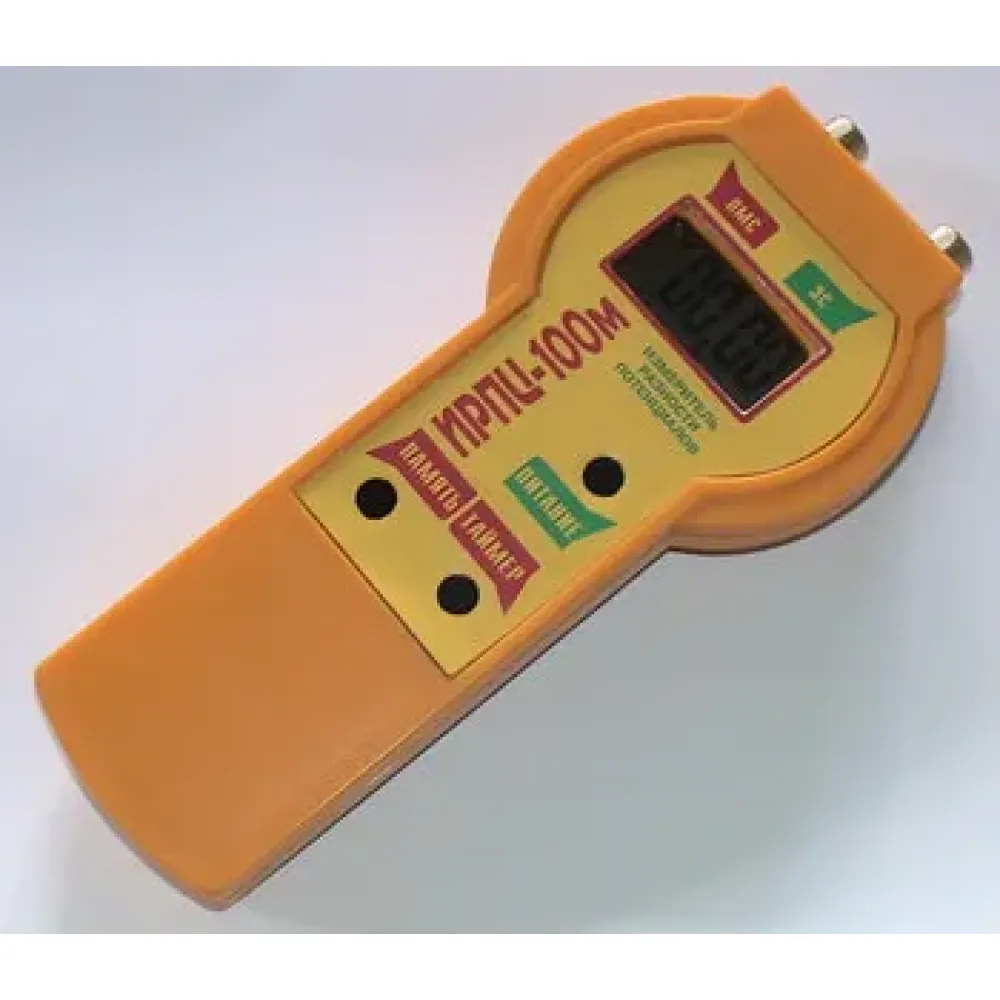

Внешний вид новой модификации прибора аналогичен конфигурации измерителя ИРПЦ-100, с дополнительной (на лицевой панели) функциональной кнопкой управления – ПАМЯТЬ.

Размещение элементов коммутации электродов, информационного индикатора, источника питания – идентичны для приборов ИРПЦ-100 и ИРПЦ-100М. Питание новой модификации измерителя производится от двух батарей типа АА. В приборе реализована функция автоматического отключения питания в режиме пауза.

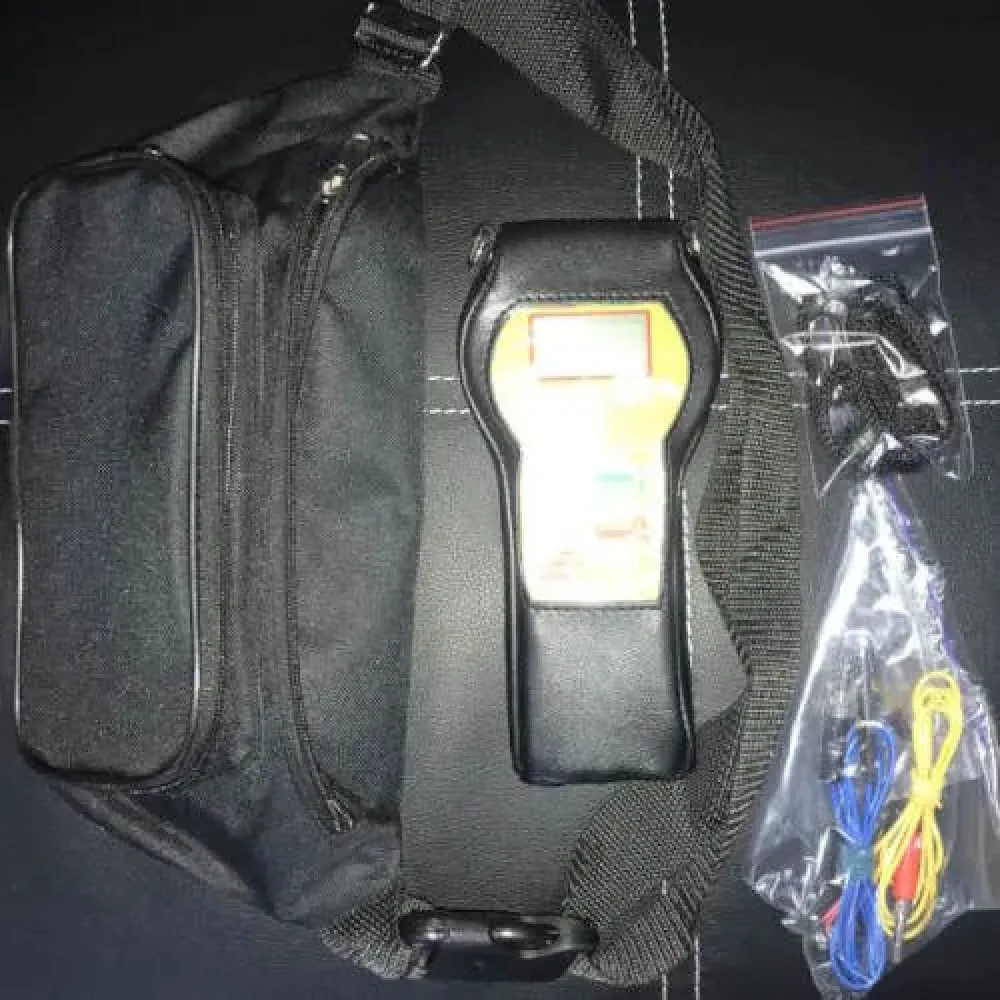

В комплект поставки входят чехол индивидуальный, сумка поясная (транспортировочная), разъемы соединительные (или кабели специальные, соединительные), эксплуатационная документация.

В процессе обработки полученной информации о измерениях, выполняемой специально разработанной программой функционирования внутреннего микроконтроллера прибора, результаты измерений могут быть представлены и выведены на дисплей устройства в виде значений камеральной обработки данных - набора параметров, вычисление которых (за время измерения одного блока - 10 минут), производится согласно нормативным документам:2. СН266-63 и др.). Пользователь самостоятельно "просматривает"/выбирает перечень параметров (по номеру блока), необходимых для оценки "защищенности" коммуникации. Доступные для просмотра параметры:

• Эмакс - максимальное (по абсолютной величине) значение потенциала;
• Эмин - минимальное (по абсолютной величине) значение потенциала;
• Эсер - среднее значение потенциала;
• Эсер+ - средняя величина потенциала для положительных значений (об уровне ″0″);
• Эсер- - средняя величина потенциала для отрицательных значений (относительно уровня ″0″).

Максимальное количество блоков для запоминания – 99.

Номер блока, в который будут внесены вычисленные параметры измерений, отображается при нажатии на кнопку управления «ИЗМЕРЕНИЕ» в начальный момент регистрации.

При необходимости память прибора может быть очищена, для возможности выполнения последующих измерений и накопления новых данных.

Прибор ИРПЦ-100М в процессе работы выполняет камеральную обработку результатов измерений без подключения к ПК пользователя.
