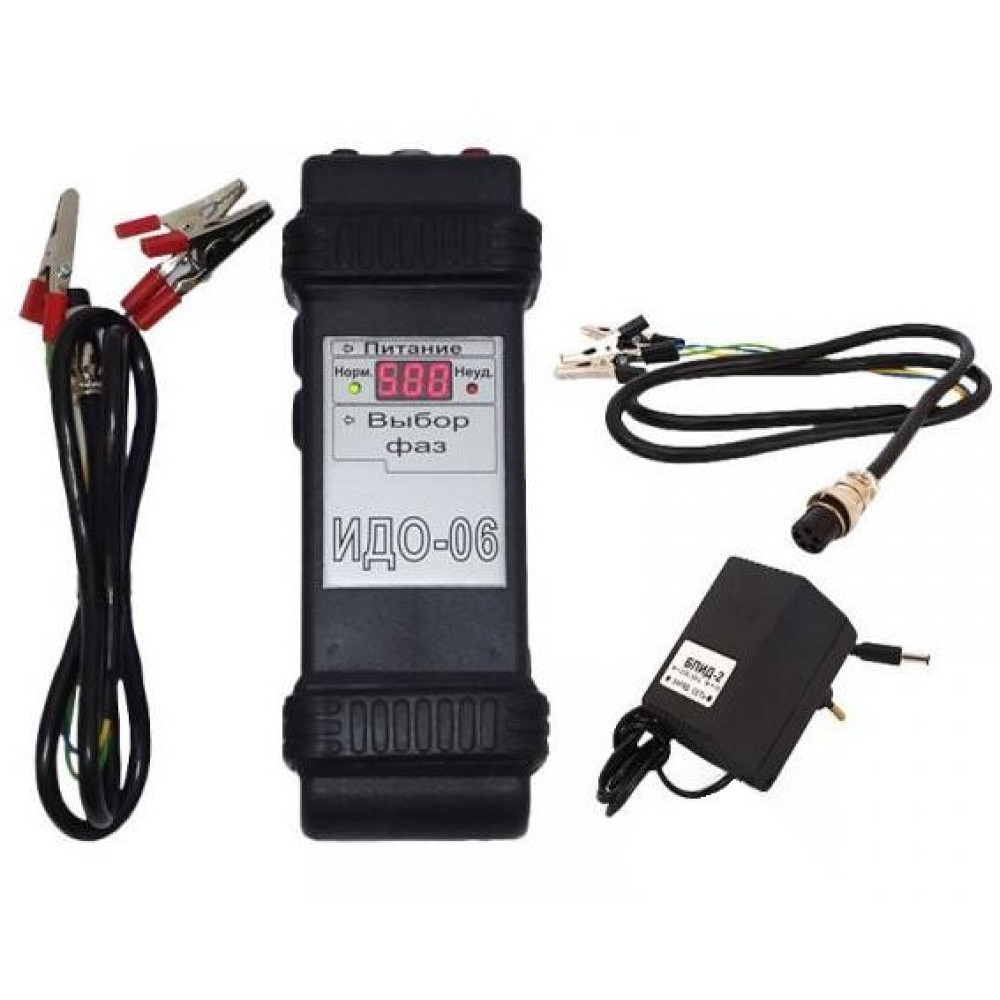

Индикатор дефектов обмоток электрических машин ИДО-06

Индикатор дефектов обмоток электрических машин ИДО-06

• трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
• состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов дефектов обмоток электрических машин ИДО-06 являются предприятия, эксплуатирующие или ремонтирующие трехфазные электрические машины напряжением до 1000 В. Индикатор дефектов ИДО-06 - позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В без демонтажа и разборки последней.

Принцип работы - Индикатор дефектов обмоток электрических машин ИДО-06

– при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
– при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).

Технические данные - Индикатор дефектов обмоток электрических машин ИДО-06:

Контроль исправности индикатора ИДО-06

• Подключить к индикатору соединительный кабель.
• Замкнуть зажимы «А», «В» и «С» соединительного кабеля между собой.
• Включить индикатор. При этом после индикации уровня заряда аккумулятора должны засветиться показание «АbC» и зеленый светодиод.
• Нажать кнопку «Enter». При этом после мигающих символов «---» должны появиться показание «А00», «А01» или «А02» и загореться зеленый светодиод.
• Нажать «Enter». Показание при этом должно измениться на «Ь00», «Ь01» или «Ь02». 9.6 Нажать «Enter». При этом показание должно принять вид «C00», «C01» или «C02».
• Выключить индикатор.
• Отключить от индикатора соединительный кабель.
• Подключить к индикатору соединительные провода.
• Включить индикатор. При этом после индикации уровня заряда аккумулятора должны засветиться показание «500» и зеленый светодиод.
• Выключить индикатор.
• Замкнуть накоротко зажимы соединительных проводов.
• Включить индикатор. При этом после индикации уровня заряда аккумулятора должны засветиться показание «0.00» и красный светодиод.
• Выключить индикатор ИДО-06.
