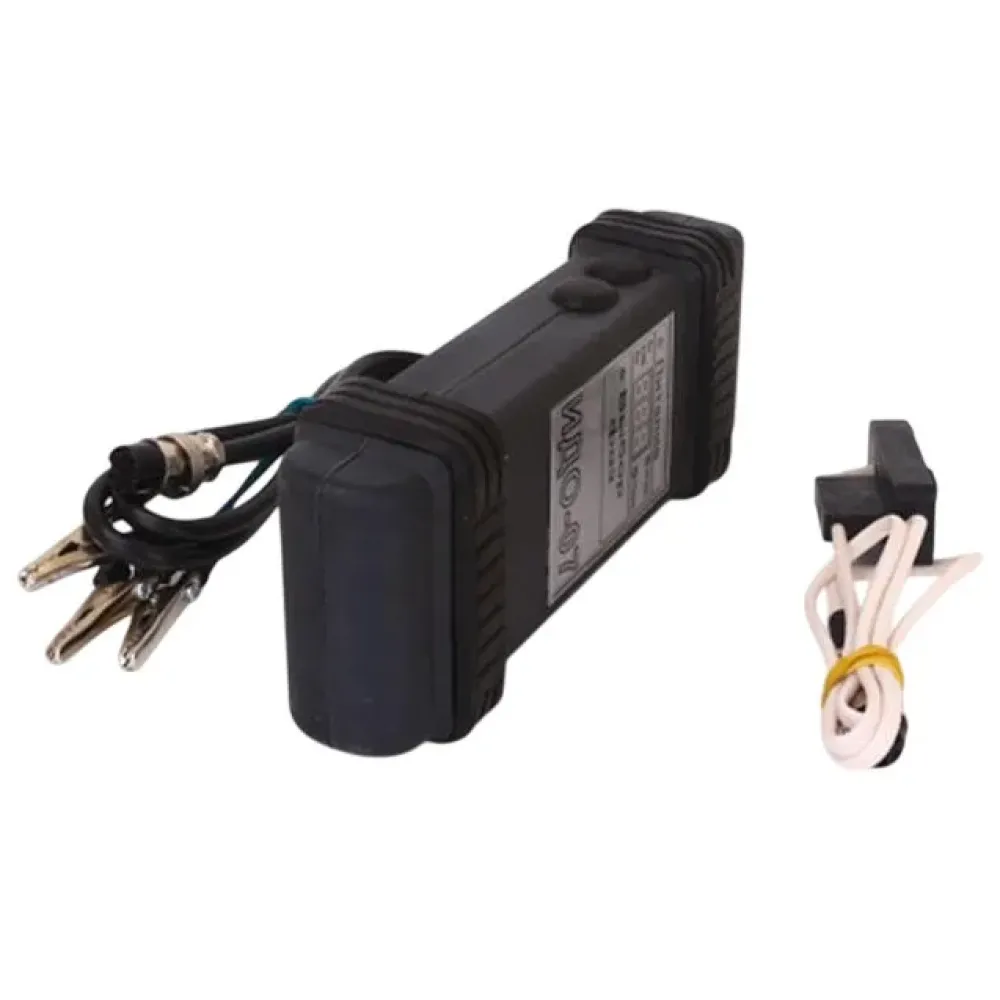

Индикатор дефектов обмоток электрических машин ИДО-07

Индикатор ИДО-07 - самая популярная модель среди всей линейки приборов диагностики обмоток электрических машин: ИДО-06, ИДВИ-04, ИДО-07, ИДВИ-05, ИДО-08.

ИДО - 07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.

Индикатор ИДО-07 – обеспечивает проверки:

• трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
• катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
• состояния изоляции обмоток относительно корпуса машины и между обмотками.
• ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).

Принцип работы Индикаторов электрических машин ИДО-07:

• при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
• при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).

Технические данные ИДО-07:

Прибор, Индикатор
