Установка нижнего слива-налива железнодорожных цистерн УСН-150

Отзывы:

(0)

Производитель: Україна
Модель: УСН-150
Артикул: 10222
Наличие: Есть в наличии

252 930грн.

Количество:

Установки слива-налива УСН-150 (175, 200) и с пароподогревом УСН-150Пп, (-175Пп, -200Пп) ГОСТ 18194 предназначены для слива или налива светлых нефтепродуктов через сливное устройство железнодорожной цистерны. Детали установки слива-налива, контактирующие с патрубком железнодорожной цистерны, искробезопасны.

Установки по количеству шарниров производятся двух вариантов: с четырьмя шарнирами (рис. 1,2) и с пятью шарнирами (рис. 3).

Установки с пятью шарнирами и пароподогревом (УСН-150/5Пп, -175/5Пп, -200/5Пп) позволяют компенсировать возможные отклонения оси сливного устройства цистерны от вертикального положения, что существенно улучшает герметичность соединения установки УСН со сливным устройством цистерны.

Допускается:
а) применение для слива или налива других жидкостей, неагрессивных по отношению к сталям и маслобензостойкой резине;
б) изготовление установки из стали 12Х18Н10Т.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	УСН-150	УСН-175	УСН-200
Условный проход (DN), мм	150	175	200
Условное давление (PN), МПа(кгс/см²)	0,4 (4)
Расстояние от головки рельсы до фундамента (h), мм	400	450	450
Допускаемая неточность установки цистерны, мм	±2000*
Уклон патрубка подвижного 5 в сторону коренного шарнира град, не более	10
Расстояние от фундамента до оси патрубка коренного (h), мм	164	164	175
Присоединительные размеры (D1), мм	240	270	295
Масса установки, кг, не более	150	170	190
Масса установки с пароподогревом, кг, не более	175	200	245

УСН: 1-патрубок коренной опорный; 2-шарниры; 3,5-патрубки подвижные; 4-амортизатор; 6-головка присоединительная; 7-маховик.

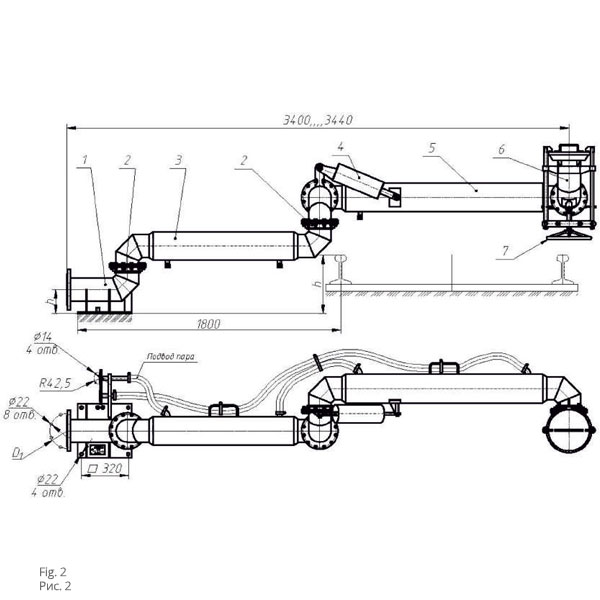

УСН с пароподогревом: 1-патрубок коренной опорный; 2-шарниры; 3,5-патрубки подвижные с рубашками пароподогрева; 4-амортизатор; 6-головка присоединительная; 7-маховик.

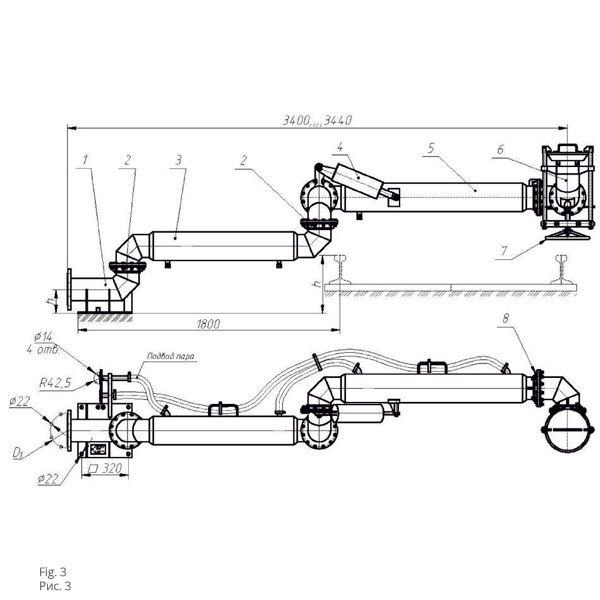

УСН пятишарнирный с пароподогревом: 1-патрубок коренной опорный; 2-шарниры; 3,5-патрубки подвижные с рубашками паро-подогрева; 4-амортизатор; 6-головка присоединительная; 7-маховик; 8-шарнир пятый.

Установка нижнего слива-налива железнодорожных цистерн

Характеристики

Тип прибора Оборудование сливное

Условное проходное сечение (DN), мм 150

Масса не более 150 кг
