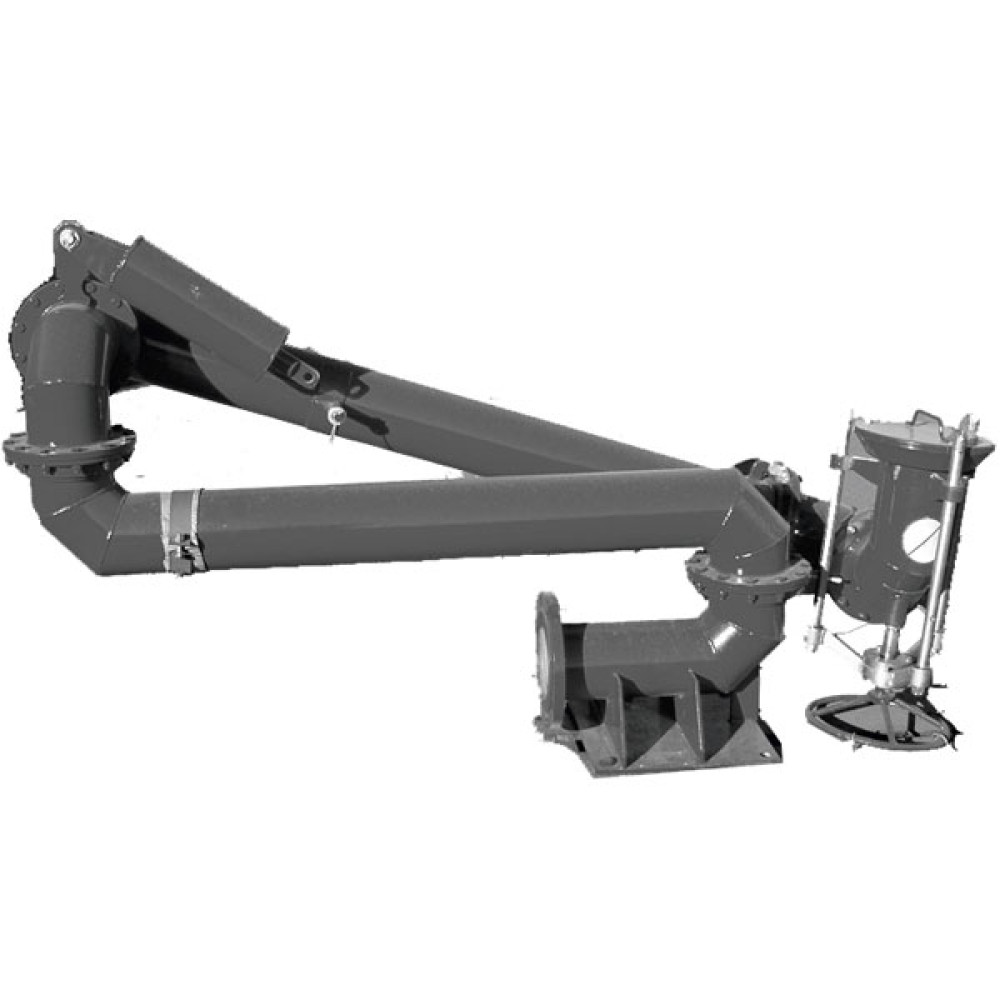

Установка нижнего слива-налива УСН-100 ОЦ

Отзывы:
(0)
  • Производитель: Украина
  • Модель: УСН-100 ОЦ
  • Артикул: 10221
  • Наличие: Есть в наличии
82 861грн.

Установка слива-налива УСН-100 ГОСТ 18194 предназначена для слива или налива светлых нефтепродуктов через сливное устройство железнодорожной цистерны. Детали установки слива-налива, контактирующие с патрубком железнодорожной цистерны, искробезопасны.



Установка производится с четырьмя шарнирами, но может быть изготовлена с пятью шарнирами.



Установки с пятью шарнирами позволяют компенсировать возможные отклонения оси сливного устройства цистерны от вертикального положения, что существенно улучшает герметичность соединения установки УСН со сливным устройством цистерны.



Допускается:
а) применение для слива или налива других жидкостей, неагрессивных по отношению к сталям;
б) изготовление установки из стали 12X18Н1 ОТ.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условный проход (DN), мм 100
Условное давление (PN), МПа(кгс/см2) 0,4 (4)
Высота от головки рельса до фундамента, мм 400
Вылет оси опорного шарнира до оси присоединительной головки, мм 3000
Допускается неточность установки цистерн, мм ±2000
Угол поворота вокруг вертикальной оси коренного шарнира, град 270
Макс, усилие, прикладываемое к маховику головки, кг, не более 20
Уклон патрубков в сторону коренного шарнира, град, не более 10
Масса установки, кг, не более 97

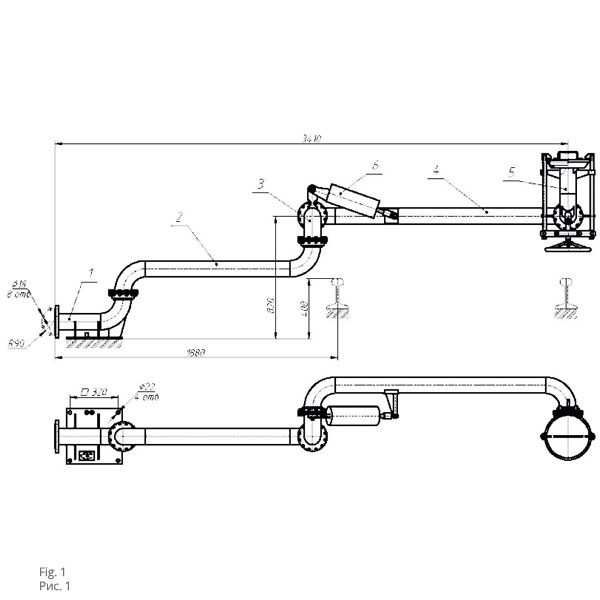

1-патрубок коренной опорный; 2,4-патрубок подвижный; 3-колено; 5-головка присоединительная; 6-устройство уравновешивающее

Установка нижнего слива-налива

Характеристики
Характеристики
Тип прибора Оборудование сливное
Условное проходное сечение (DN), мм 100
Масса не более 97 кг
