Зливний пристрій УС-80А

Зливний пристрій УС-80А-У1 (далі-пристрій) призначений для зливу бензину і дизельного палива з автоцистерн у резервуари автозаправних станцій (АЗС). По стійкості до впливу кліматичних факторів зовнішнього середовища пристрій УС-80А проводиться у виконанні У1 I категорії розміщення по ГОСТ 15150.

Пристрій УС-80А-У1 складається з муфти зливний МС-1 DN75, запобіжника вогневого ПО-80АА, крана кульового і з'єднувальних патрубків.

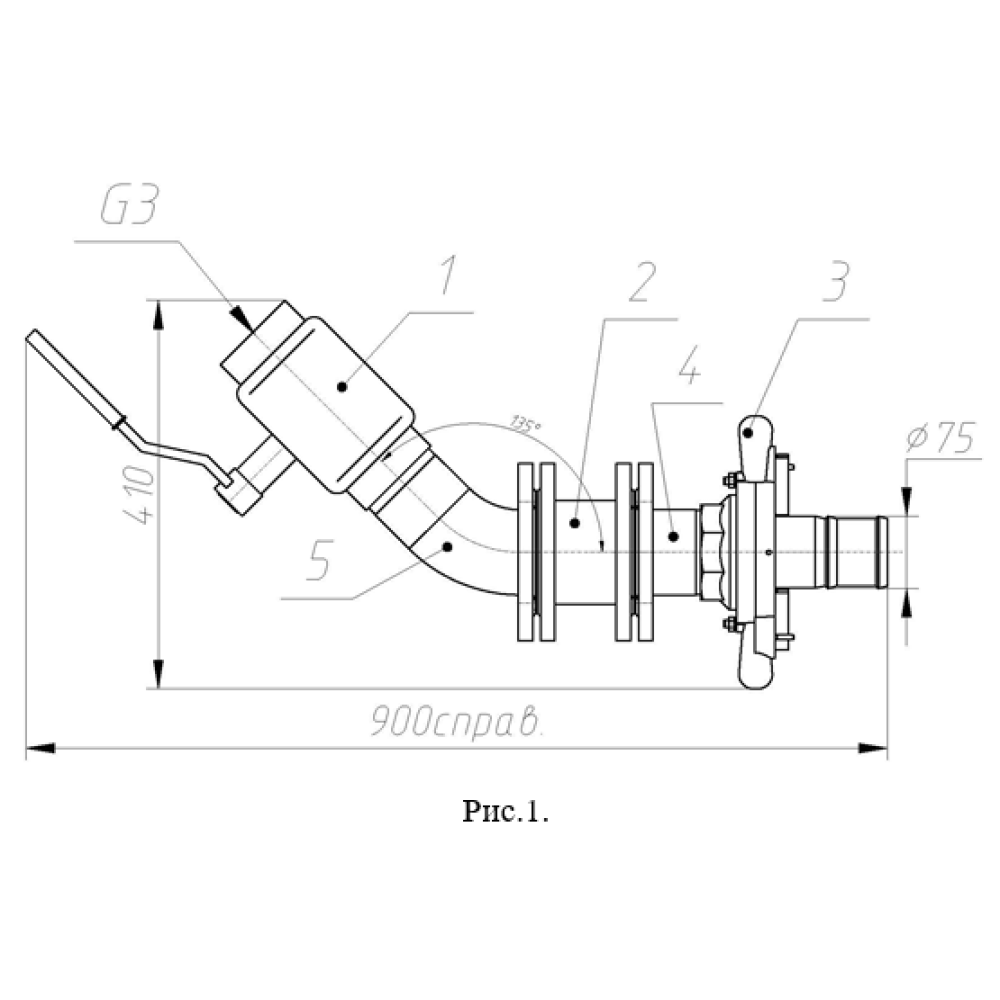

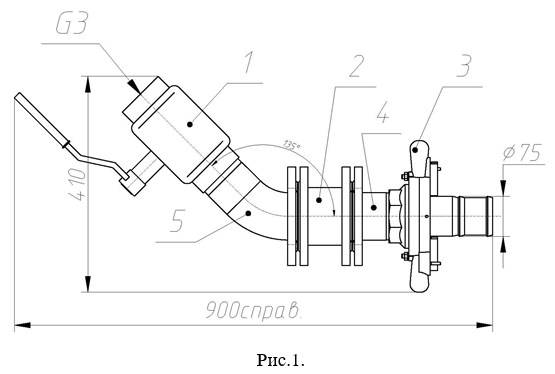

1-кран; 2-запобіжник вогневий; 3-муфта зливна; 4,5-патрубки.

Перед монтажем пристрій продувається повітрям для видалення з внутрішніх порожнин її випадково потрапили механічних частинок.

Монтується пристрій так: кран 1 нагвинчує на трубопровід, з'єднаний з резервуаром. Для герметизації цього з'єднання використовувати стрічку «ФУМ" або інший ущільнювальний матеріал, який нейтральний до нафтопродуктів.

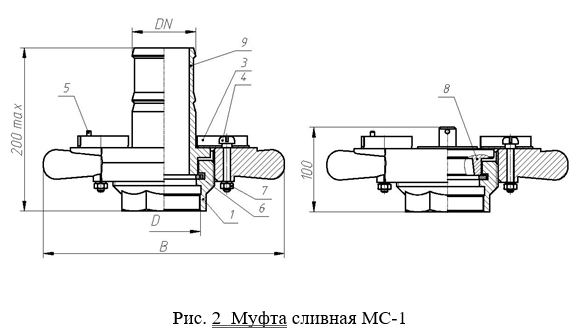

1 - перехідник; 2 - замок; 3-скоба; 4-гвинт; 5-упор; 6-прокладка; 7-гайка; 8-кришка; 9-ніпель

Технічні характеристики пристрою УС-80а наведена в таблиці 1.

Габаритні розміри приладу, мм, не більше:

• ширина - 160 мм,
• довжина - 900 мм,
• висота - 410 мм
• маса пристрою – 17,8 кг

Комплектація:

• муфта зливна МС-1 DN75 - 1 шт.;
• запобіжник вогневий ПО-80АА - 1 шт.;
• кран кульовий 11с39п - 1 шт.;
• паспорт - 1 прим.
