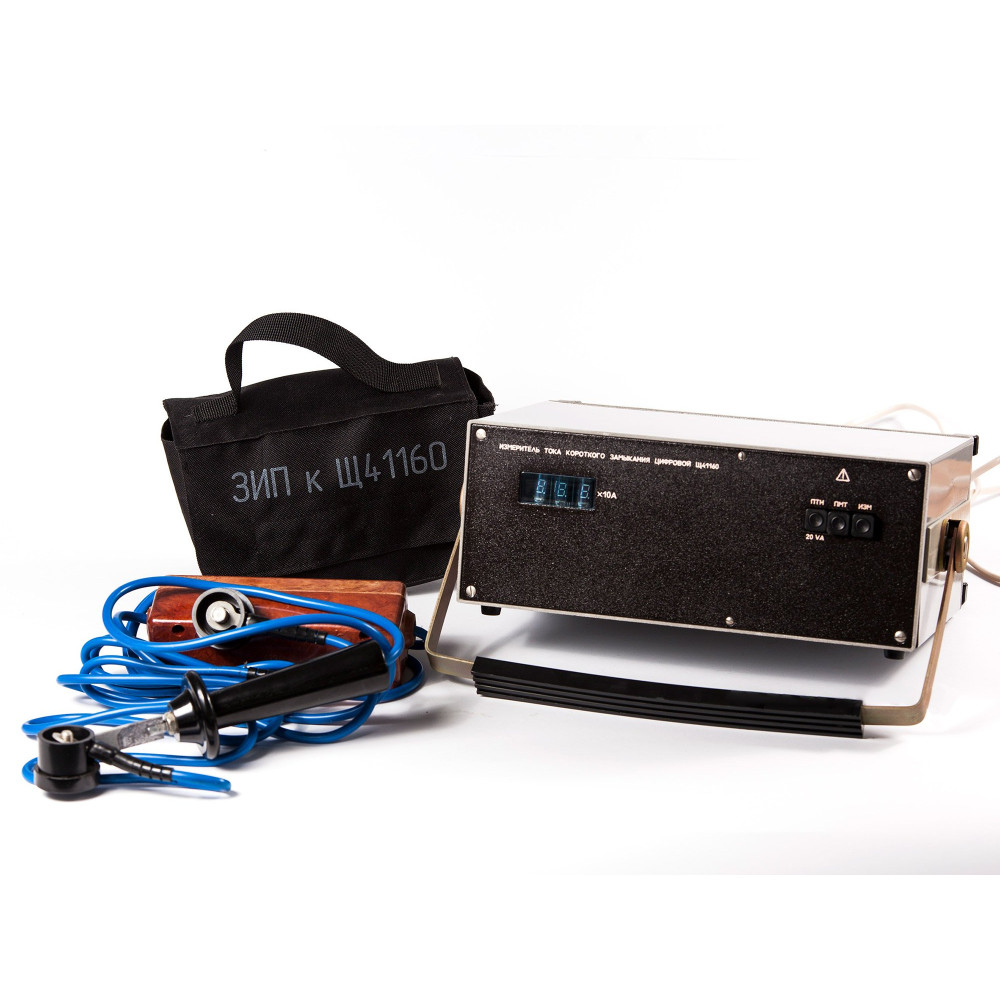

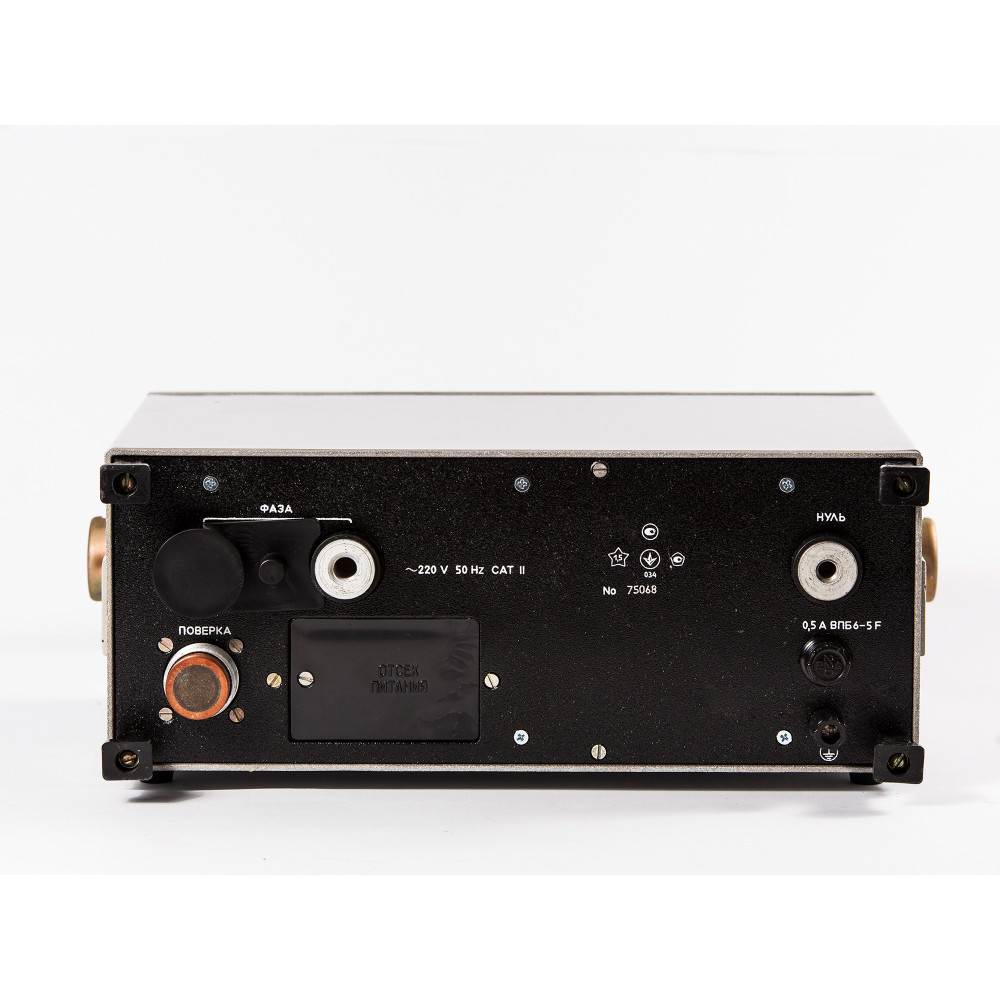

Вимірювач струму короткого замикання Щ41160

Вимірювач струму короткого замикання Щ41160 призначений для вимірювання струму однофазного короткого замикання ланцюга фаза-нуль в мережах змінного струму 220 В, частоти 50 Hz з глухозаземленою нейтраллю і кутом зсуву фаз між напругою і струмом (30±25)°.

В основу роботи вимірювача Щ41160 покладено вимірювання реального струму короткого замикання з обмеженням часу протікання струму короткого замикання тривалістю не більше 10 ms.

Технічні характеристики

• Діапазон вимірювання струму однофазного к. з. – від 10 до 1000 А.
• Живлення вимірювача від мережі змінного струму напругою (220±22) В, частотою 50 Hz.
• Споживана потужність не більше 20 V·А.
• Час встановлення робочого режиму – не більше 5 min.
• Тривалість безперервної роботи – 8 h.
• Вимірювач зберігає інформацію при відключенні від мережі.

Умови експлуатації:

– температура навколишнього повітря від мінус 30 °С до плюс 40 °С;

– відносна вологість повітря до 90 % при температурі плюс 30 °С.

Габаритні розміри – 335 mm х 305 мм х 140 mm.

Маса вимірювача з комплектом ЗІП – 6,9 kg.
