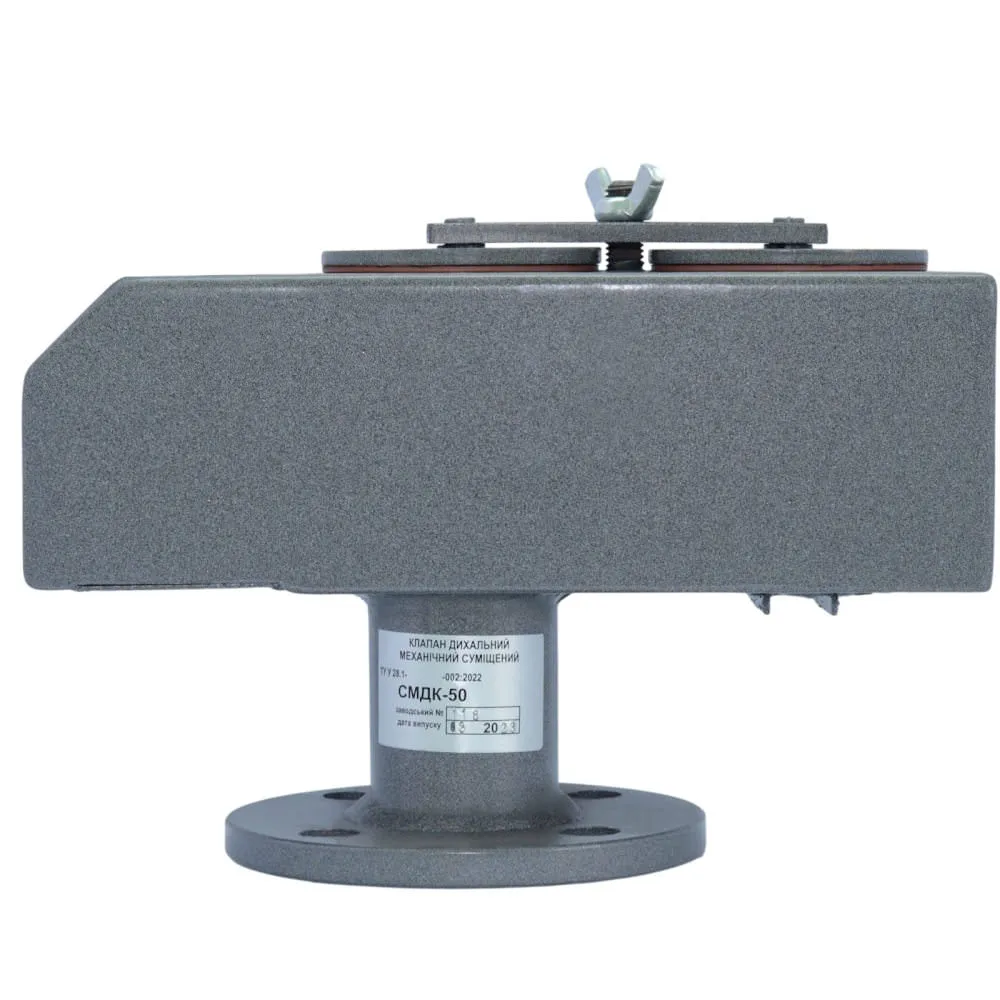

Суміщений механічний дихальний клапан СМДК-50АН

Суміщені механічні дихальні клапани з запобіжником вогневим (касетою) призначені для регулювання тиску в газовій порожнини резервуара, де зберігаються нафта або нафтопродукти, а також для захисту від попадання іскор і полум'я усередину резервуара. З'єднання клапан + сідло виконується двох модифікацій:

• клапан з вантажами;
• клапан підгорнутий пружиною.

Клапана НСМДК-50,100 відрізняються від клапанів СМДК-50,100 матеріалом сідла і клапана, виконаних з фторопласту.

Позначення клапана DN50, виконаного: корпус-алюміній, касета-алюміній — СМДК-50АА; корпус алюміній, касета-нержавіюча сталь — СМДК-50АН.

Технічні характеристики:

• Позначення клапана - НСМДК-100АА
• Діаметр умовного проходу - 100
• Пропускна здатність, м³/год - 25-100
• Тиск спрацьовування, мм вод.ст. - 180-200
• Вакуум спрацьовування, мм вод.ст. - 20-25

Габаритні розміри, мм не більше:

• L - 430
• H - 300
• D - 205
• D1 - 170
• nxd - 4х18
• Маса, кг, не більше - 14

1-корпус, 2-кришка, 3-запобіжник вогневий, 4-клапани. За замовленням клапана можуть виготовлятися на більш високі тиску і вакуум.
