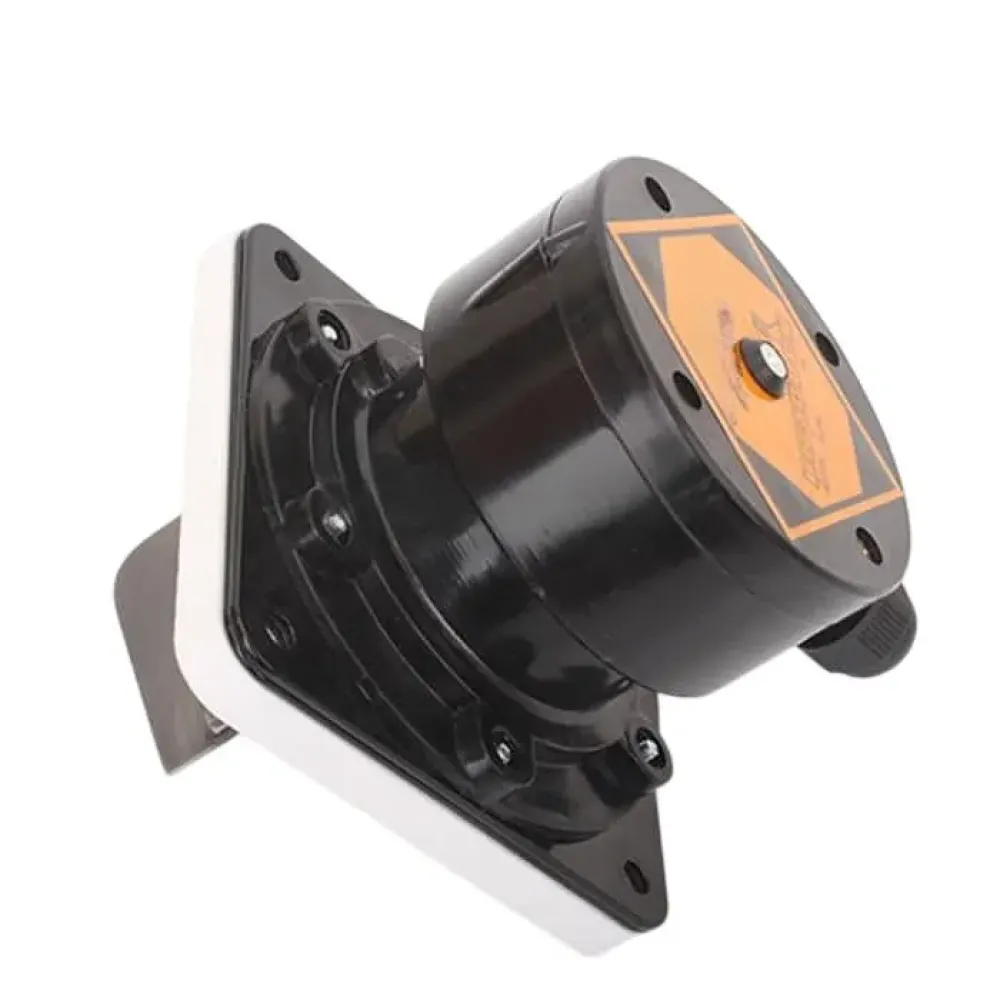

Сигналізатор рівня ротаційний ДР-01

Сигналізатор рівня ротаційний ДР-01 - необхідний для сигналізації рівня сипких речовин у технологічних ємностях і баках, самопливах, трюмах річкового та морського транспорту тощо. ДР-01 відрізняється підвищеною надійністю в роботі, оскільки він виконаний на основі крокового двигуна, що значно підвищує його працездатність.

Коли важливо не допустити переповнення бункерів, збоїв у подачі матеріалу або просто тримати технологічний процес під контролем, на допомогу приходять ротаційні датчики рівня ДР-01 для резервуарів. Ці компактні пристрої працюють стабільно навіть у запиленому середовищі, а принцип їх дії інтуїтивно зрозумілий — лопать, що обертається, реагує на контакт з матеріалом і подає сигнал системі управління. Завдяки цьому оператор завжди знає, коли настав час зупинити подачу, а коли можна запускати процес знову. Такі прилади використовуються на аграрних, харчових та будівельних підприємствах, де зберігаються зерно, комбікорм, цемент чи пісок. Якщо Ви шукаєте надійний датчик рівня сипких матеріалів, ротаційні моделі – це саме той варіант, коли простота та надійність працює на результат.

Технічні характеристики Сигналізатора рівня ДР-01:

• Струм комутації виходу при -220В - 1А
• У конструкції корпусу ДР-01 застосована захисна тефлонова пластина завтовшки 10 мм, яка дає можливість використання датчика в агресивних середовищах.
• Робоча температура продукту: від -20 до 120°С.
• Споживана потужність трохи більше 10вт
• Напруга живлення: 220В АС або 24В DC.
• Середній термін 12 років
• Внутрішній розмір установочного фланця 88 мм
• Маса не більше 1.5 кг
• Нормальна робота датчика гарантується за відносної вологості 30-90%.
• Ступінь захисту впливу навколишнього середовища – IP65.
• Сигналізатором рівня ротаційним ДР-01 можна замінити датчик СУМ-1А (СУМ-1 У2)

Підприємство виробник гарантує ремонт або заміну вийшовшого з ладу Сигналізатора рівня ротаційного ДР-01 з вини виробника протягом 12 місяців, або з дня пуску в експлуатацію - 18 місяців.

Комплект поставки Сигналізатора ротаційного ДР-01:

• Датчик - 1
• Посібник з експлуатації - 1

Пристрій та принцип роботи датчика ротаційного ДР-01

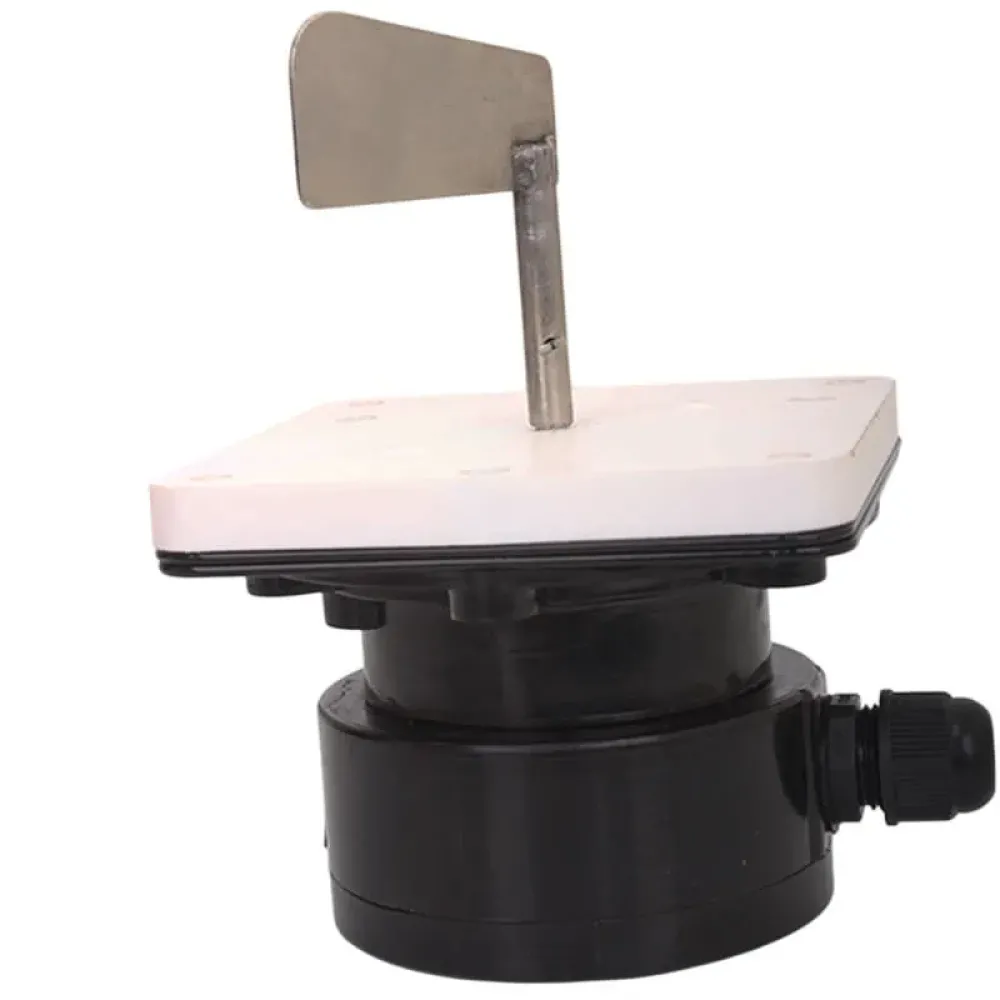

Корпус датчика складається з удароміцної технічної термопластичної смоли (пластик АБС) та металевого фланця та фторопластової захисної панелі. Сигналізатор рівня ротаційний ДР-01 складається з двох порожнин. У передній порожнині датчика розташований кроковий двигун та плата керування. У задній порожнині розташована клемна колодка та імпульсний блок живлення. На валу електродвигуна через тефлонову прокладку встановлена ​​лопатка з нержавіючої сталі. Без наявності продукту в бункері лопатка вільно обертається. При попаданні продукту на лопатку ротор крокового двигуна зупиняється і ковзає в магнітному полі, після чого плата керування видає сигнал включення вихідного реле.

Порядок підключення ДР-01

• Поєднати фланець датчика з отвором у ємності.
• Закріпити фланець за допомогою гвинтів.
• Підключити дроти до клемника датчика.
• Встановити та прикрутити кришку клемної коробки.

Увага! Усі операції з підключення приладу виконувати при вимкненому живленні!
