Регулятор-сигналізатор рівня ЕРСУ 4-1

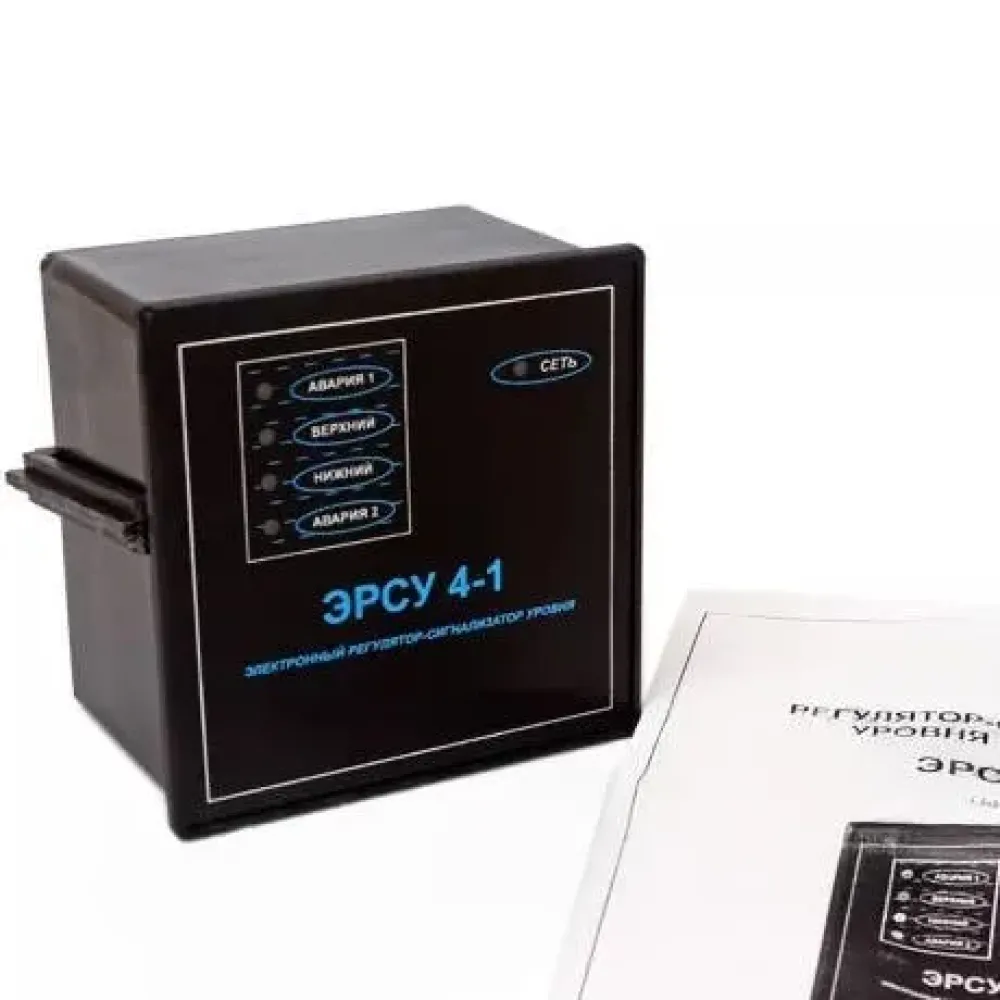

Електронні регулятори-сигналізатори рівня ЕРСУ 4-1 призначені для регулювання та сигналізації рівня струмопровідних рідин. Прилади ЕРСУ мають чотири незалежні двопозиційні канали регулювання (нижній аварійний, нижній, верхній і верхній аварійний). На передній панелі приладу розташована оптична індикація 4-х виходів та індикатор мережі.

Прилади ЕРСУ 4-1 поставляються у комплекті з датчиками (електродами).

Технічні характеристики - Регулятор сигналізатор рівня ЕРСУ 4-1

• Кількість каналів регулювання – 4
• Напруга живлення, В - 220+10%.
• Потужність, Вт, не більше - 10
• Струм комутації виходів при 220 В - 2А
• Струм комутації виходів при 36 В - 4А
• Опір вимірюваної рідини, трохи більше - 10 кОм
• Маса, кг – 0,2
• Габаритні розміри, мм 70х90х70

Комплектність регулятора сигналізатора рівня ЕРСУ 4-1

• Блок ЕРСУ 4-1 1шт
• Паспорт та інструкція з експлуатації - 1шт
• Датчик рівня - 4шт

Принцип роботи ЕРСУ 4-1

Принцип роботи ЕРСУ ґрунтується на вимірі електричного опору між електродом датчика та стінкою судини. Занурення електрода датчика в контрольоване середовище викликає зменшення опору, а осушення датчика збільшення опору.

Пристрій ЕРСУ працює при регулюванні рівнів дистильованої води.

Характеристика датчиків від ЕРСУ 4-1:

• Температура контрольованого середовища – не більше 200 С;
• Робочий тиск в об'єкті - не більше 25 кг/см;
• Довжина робочої частини - 80 мм;
• Різьба штуцера - 20 чи 27 мм. на вибір.
