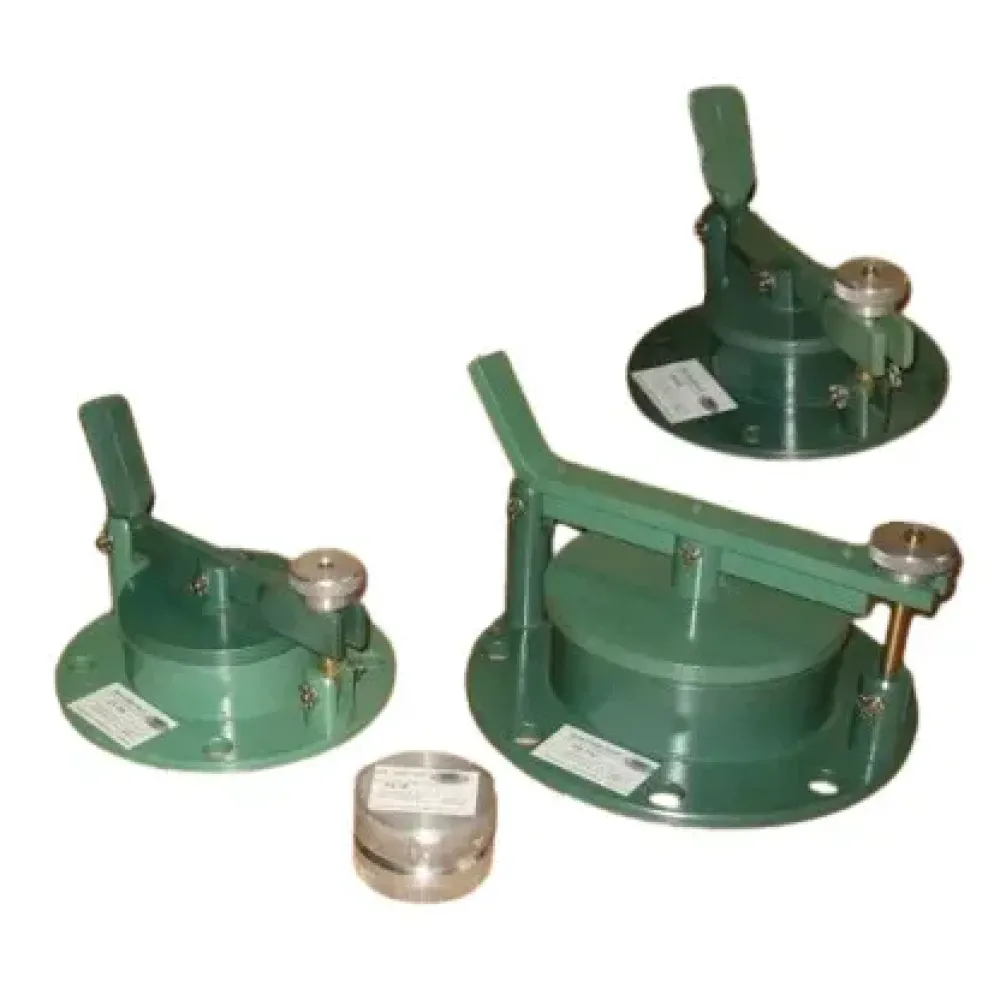

Люк замірний ЛЗ-100

Люк замірний ЛЗ-100 призначений для проведення через нього вимірювання рівня нафтопродуктів, підтоварної води та відбору проб нафтопродуктів з резервуарів будь-яких типів. Разом з люком ЛЗ часто використовують метрошток МШС, МШІ та рулетку лотову Р10УЗГ. Люк замірний алюмінієвий ЛЗ-100 встановлюється згідно з проектною документацією на патрубку покрівлі вертикального резервуара або патрубку кришки люка горизонтального резервуара. Обов'язково встановлення на поздовжній осі горизонтального бака для забезпечення точності вимірювання рівня нафтопродукту. Температура експлуатації замірного люка ЛЗ-100 від -40 до +50°С.

Технічні характеристики люків ЛЗ-100:

• Позначення: ЛЗ-100
• діаметр -205 мм
• ширина -205 мм
• висота -160 мм
• діаметр горловини -100 мм
• діаметр отворів - 14 мм
• кількість отворів - 4 шт
• міжцентрова відстань -170 мм
• Маса не більше - 3 кг
• Матеріал люка - алюміній

Комплектність постачання ЛЗ-100

У комплект поставки люка замірного ЛЗ входять: Люк замірний у зборі ЛЗ-100 -1 шт; Паспорт ЛЗ -1 шт. Фланець відповідний Ду100 мм - погоджується додатково.

Пристрій та принцип роботи ЛЗ-100

Люк замірний ЛЗ складається з корпусу 1, кришки 2 та ущільнення. Перед встановленням замірювального люка необхідно: перевірити правильність встановлення та збереження гумової підкладки, при необхідності очистіть від забруднень поверхні прилягання кришки до корпусу. Для відбору проби необхідно: - відкрутити кришку люка від корпусу; після виміру або відбору проб, щоб забезпечити герметичність закрутити кришку люка до упору. При експлуатації люків ЛЗ-100 проводити огляд деталей замірного люку не рідше ніж один 1 раз на місяць.
