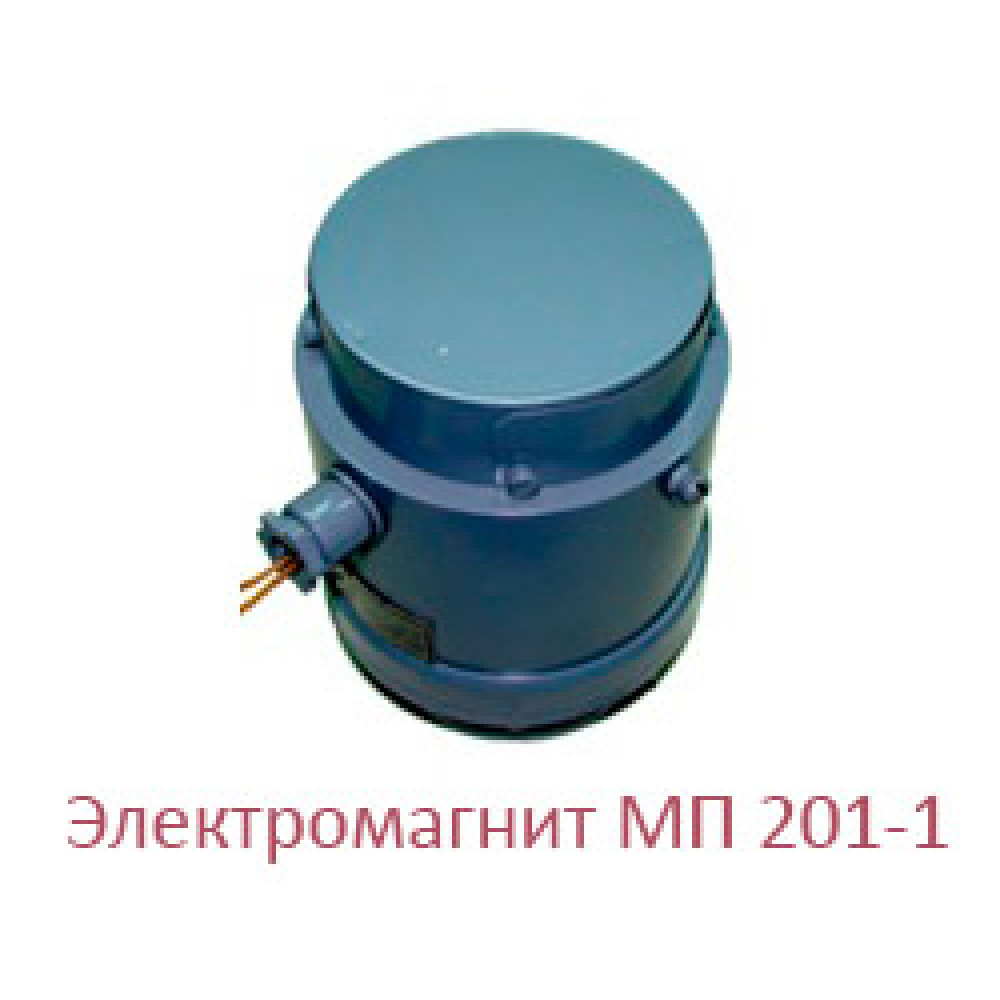

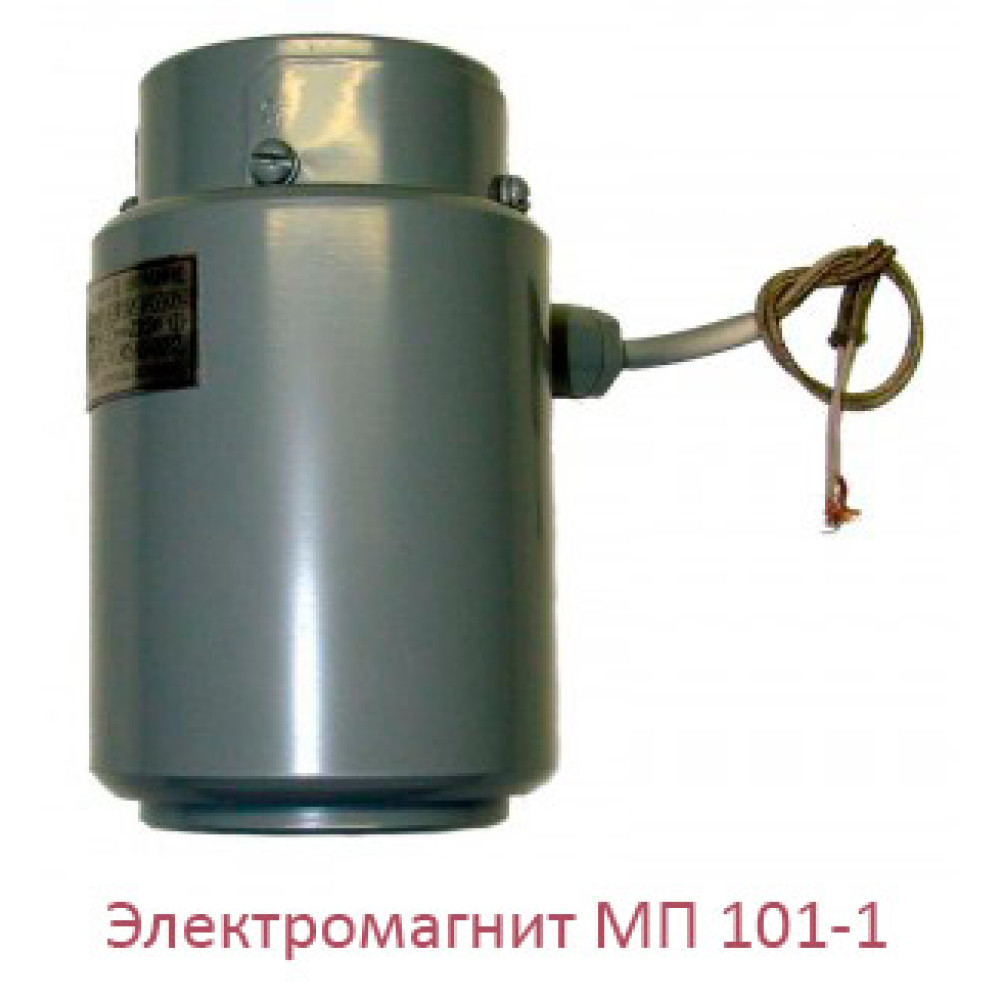

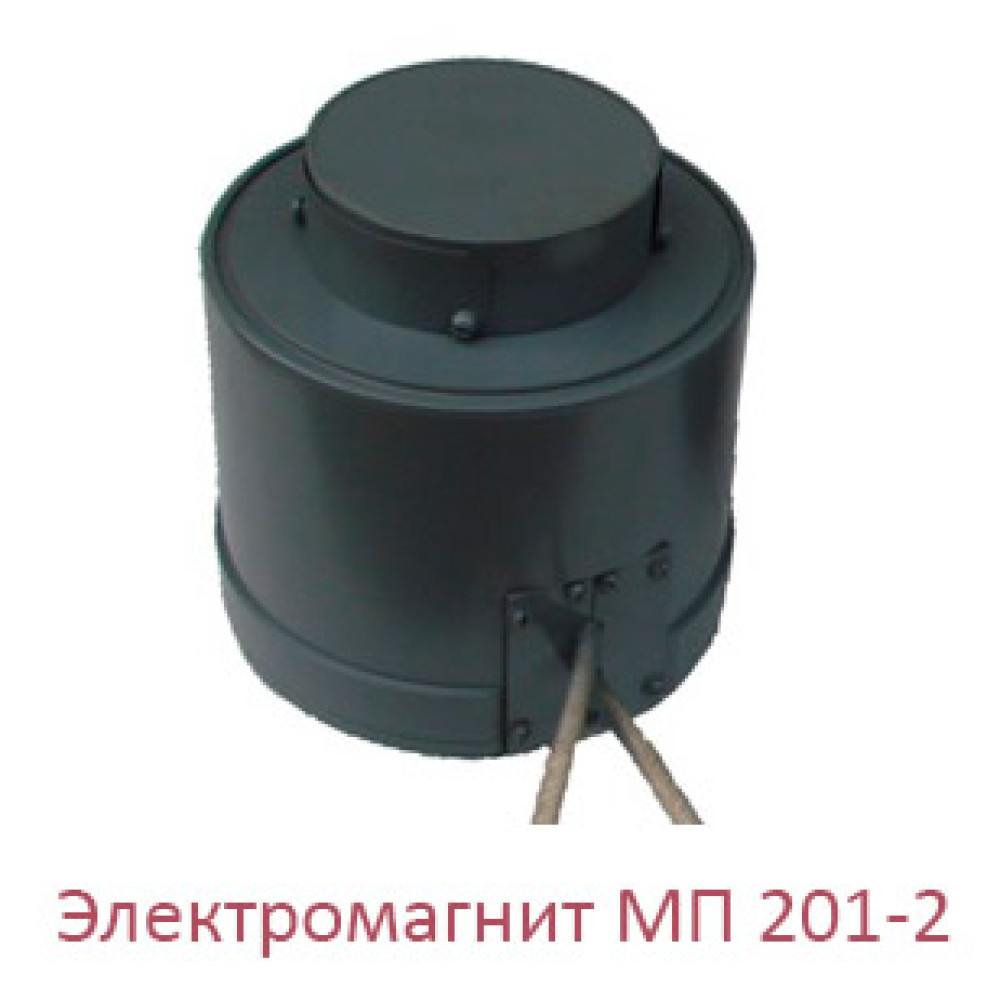

Електромагніт МП-101

Електромагніти серії МП (МП 101, МП 201, МП 301) призначені для дистанційного електроприводу кранових механізмів з пружинними колодочными гальмами серії ТК. Електромагніти МП можуть бути також використані для приводу різних виконавчих механізмів. Рекомендується для заміни електромагнітів серій МП, МПТ. Випускаються з котушками паралельного і послідовного збудження.

Умови експлуатації:

• температура навколишнього середовища — від – 40 °С до +50 °С;
• вид кліматичного виконання електромагнітів — Т2, УХЛ категорії розміщення 2 по ГОСТ 15150-69;
• висота над рівнем моря – до 2000 м;
• навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу, іонізованих газів або солей, які при гігроскопічної абсорбції або конденсації вологи, що знаходиться в повітрі, можуть викликати зниження електричної міцності ізоляції, атмосфера типу ІІ по ГОСТ 15150-69;
• ступінь захисту оболонки IP 44, ip54 по ГОСТ 14254-80;
• номінальні значення механічних зовнішніх впливаючих факторів — по ГОСТ 17516.1 для групи механічного виконання МОЗ.

Склад, будова і робота:

Електромагніти МП є складовою частиною гальм типу ТКП і складаються з: магнітопровода з фланцями, котушки збудження, якоря.

Задня кришка електромагніту має спеціальні оглядові вікна, через які виставляється і контролюється робочий хід. Робочий хід визначається зазором між упорним фланцем і корпусом магніту і встановлюється згідно з його технічними характеристиками допомогою переміщення штока гальмівного всередину електромагніту.

При подачі напруги, по обмотці котушки збудження протікає струм, що створює магнітний потік, під впливом якого, якір притягається до фланця і через тягу, сочлененную з якорем, відбувається переміщення виконавчого механізму, який стискає головну пружину гальма. Колодки, звільнившись від дії пружини, розходяться. Відбувається розгальмовування шківа.

При відключенні електромагніту від живильної мережі важільна система під дією пружини повертає якір в початкове положення.

Структура умовного позначення електромагнітів МП:

Приклад запису умовного позначення електромагнітів паралельного збудження: рід струму живильної мережі – постійний, напруга живлення – 220В, режим роботи – повторно-короткочасний при ПВ=40%, прямоходовые, що штовхають з гнучкими висновками, ступінь захисту – ІР20 по ГОСТ 14255, кліматичного виконання УХЛ2 за ГОСТ 15150:

Електромагніти МП з котушками паралельного збудження

1) Номінальне тягове зусилля електромагнітів гарантується при напрузі не нижче 85% номінальної величини.

!!! На вимогу замовника електромагніти МП можуть випускатися з Г-подібним роз'ємом

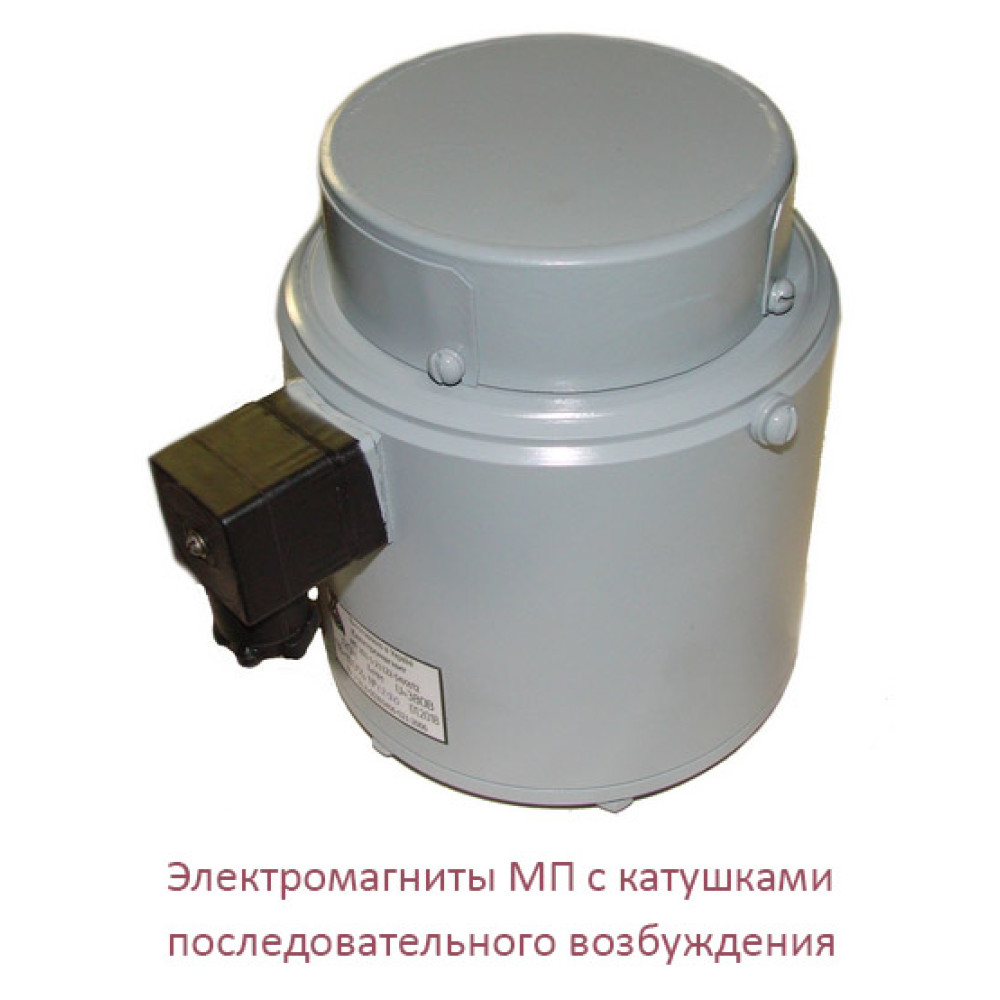

Електромагніти МП з котушками послідовного збудження

2) Номінальна робоча напруга електромагнітів серії МП – 110В, 220В, 440В постійного струму або 220В та 380В змінного струму, частота 50 Гц.

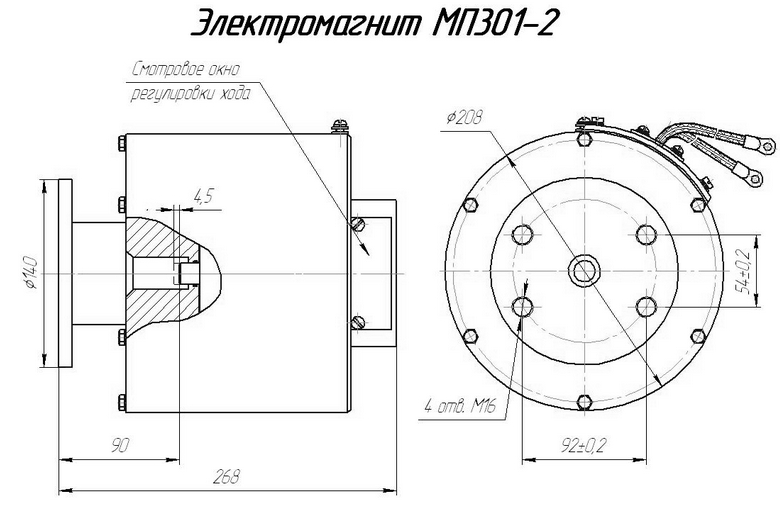

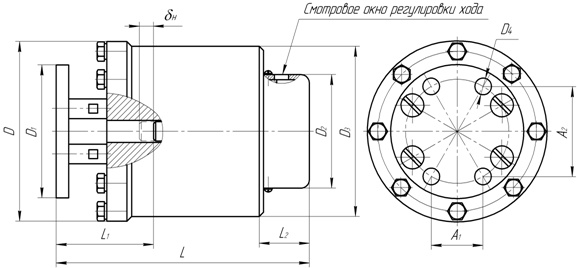

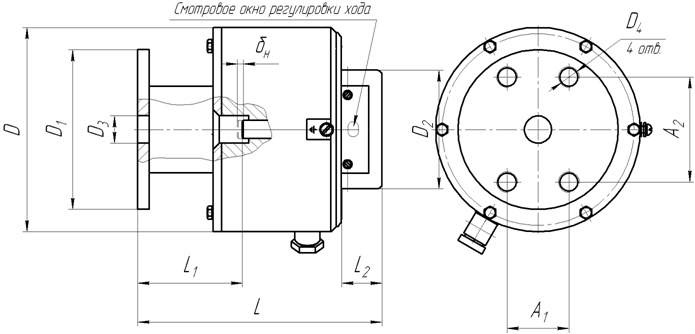

Габаритні, настановні та приєднувальні розміри електромагнітів серії МП

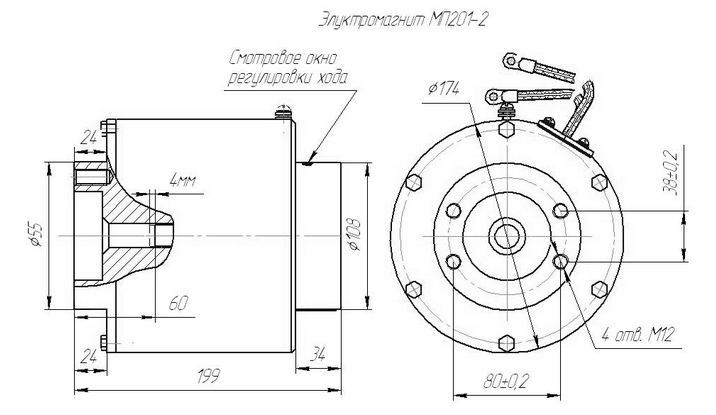

Габаритне креслення МП-201-1 Габаритний креслення МП-301-1
