Трансформатор тока ТШ-0,66-1 1000/5, 1200/5

Отзывы:
(0)
  • Производитель: Украина
  • Модель: ТШ-0,66-1 1000/5, 1200/5
  • Артикул: 231192
  • Наличие: Есть в наличии
0грн.

Трансформаторы тока ТШ-0,66-1; ТШ-0,66А предназначены для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz или 60 Hz.



Трансформаторы тока ТШ-0,66-1; ТШ-0,66А-1 соответствуют требованиям Технического регламента законодательно регулированных средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13.01.2016 № 94.



Трансформаторы тока ТШ-0,66-1;ТШ-0,66А-1 (без шины, с отверстием под шину), устанавливаются на шины распределительных устройств потребителей.



Тип, вариант конструктивного исполнения

Номинальная первичная сила тока, А

Номинальная вторичная сила тока, А

Класс точности

Наибольшее напряжение, kV

ТШ-0,66-1;

ТШ-0,66А-1*

300, 400, 500, 600, 800, 1000, 1200

5

0,2; 0,5S;

0,5; 1

0,72

* по требованию потребителя возможно изготовление трансформаторов с сердечником из аморфного сплава.



Номинальная вторичная нагрузка с коэффициентом мощности cosφ = 0,8 5 V·А



Условия эксплуатации:

– температура окружающего воздуха от минус 45 °С до плюс 40 °С;

– относительная влажность воздуха до 98 % при температуре плюс 25 °С.

Масса, не более 1,42 kg.



Межповерочный интервал:

– трансформаторов ТШ-0,66-1 – 5 лет;

– трансформаторов ТШ-0,66А-1 – 16 лет.



Крепление трансформаторов тока возможно при помощи основания и пружины, которые входят в комплект поставки либо при помощи DIN-рейки, поставляемой по отдельному заказу.

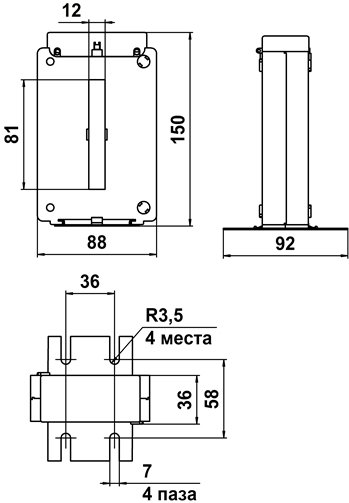

Габаритные, установочные и присоединительные размеры


Трансформатор

Характеристики
Характеристики
Тип прибора Трансформатор тока
Тип, вариант конструктивного исполнения ТШ-0,66-1
Класс точности 0,2; 0,5S
Исполнения 1000/5, 1200/5
Наибольшее напряжение, kV 0,72
Номинальная первичная сила тока, А 300, 400, 500, 600, 800, 1000, 1200
Номинальная вторичная сила тока, А 5
Рабочие условия применения (климатические воздействия) – температура окружающего воздуха от минус 45 °С до плюс 40 °С; – относительная влажность воздуха до 98 % при температуре плюс 25 °С
Межповерочный интервал 5 лет
Масса не более 1,42 kg
