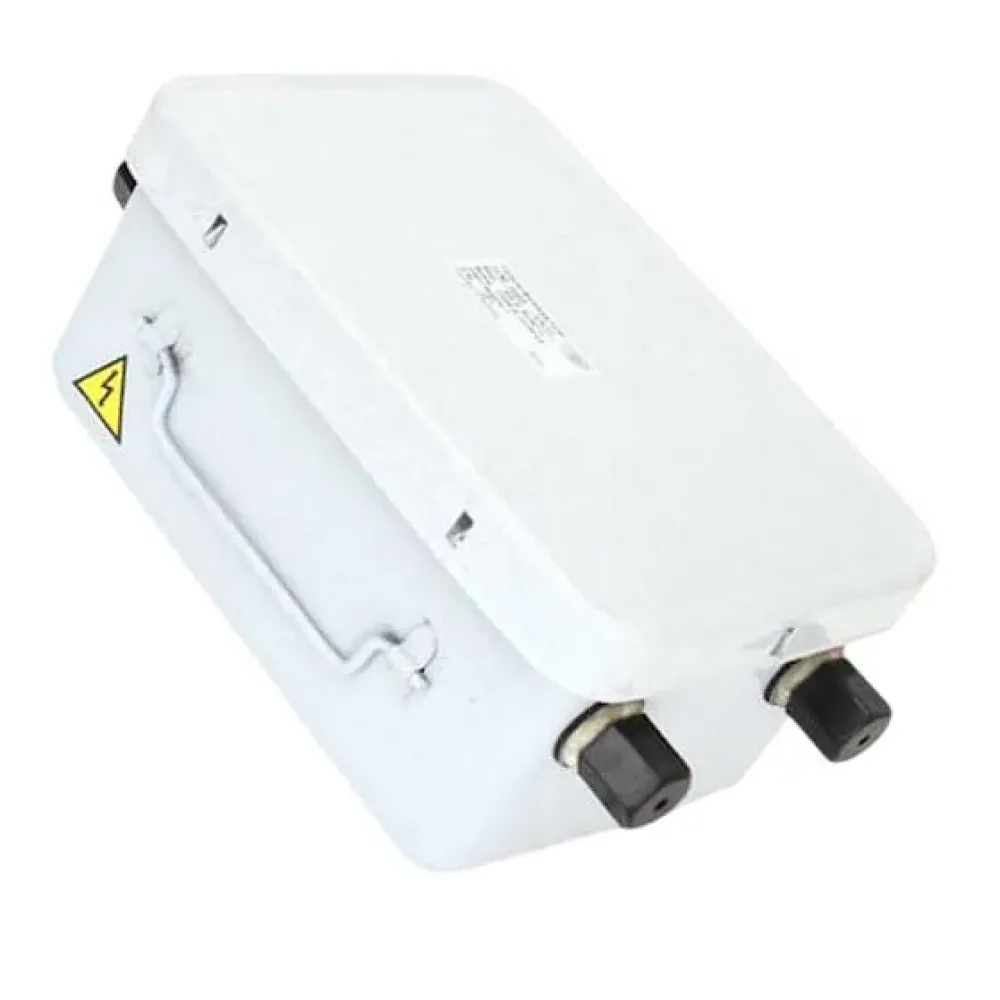

Устройство и работа трансформатора ТГМ-320

Работа трансформатора ТГМ-320 (220 В, 3000 В) основана на принципе электромагнитной индукции, а особенностью работы трансформатора является крутопадающая внешняя характеристика трансформатора. Элемент питание рекламных газосветных (неоновых) трубок необходим для всех неоновых подсветок домов, рекламных вывесок, витрин магазинов, световых логотипов, декоративной архитектурной подсветки зданий и других световых конструкций, где используются газоразрядные неоновые трубки.

Трансформатор ТГМ-320 обеспечивает преобразование стандартного сетевого напряжения в высокое напряжение, необходимое для зажигания неоновой трубки. Благодаря Трансформатору ТГМ-320 трубки равномерно светятся, сохраняют яркость и могут работать длительное время без перебоев.

Характеристики ТГМ	значения
Характеристики ТГМ	ТГМ-1020	ТГМ-620	ТГМ-320
Номинальное первичное напряжение, В	220
Номинальное вторичное напряжение при холостом ходе, В	10000	6000	3000
Номинальная частота сети	50-60 Гц	50-60 Гц	50-60 Гц
Климатическое исполнение: для умеренного и холодного климата	УХЛ1	УХЛ1	УХЛ1
Вид размещения	Для работы на открытом воздухе
Степень защиты	IP54
Режим работы под нагрузкой	Продолжительный
Номинальный вторичный ток, мА	20±1	20±1	20±1
Ток короткого замыкания, мА, не более	26	26	24
Количество трубок номинальной нагрузки длиной по 0,9 м и диаметром 16мм, наполненных неоном	10	6	3
Габаритные размеры, мм	254х145х110	196х119х92	216х81х72
Масса, кг	6,84	4.1	3

Трансформаторы ТГМ-1020 для неоновых трубок отличаются высокой надежностью, стабильностью и обеспечивают безопасную и долговечную работу неоновой рекламы.
