Стояк верхнего слива-налива ж/д цистерн УВСН-100 ПП

Установка верхнего слива — налива УВСН-100 (с пароподогревом УВСН-ЮОПп) предназначена для слива и налива нефтепродуктов и других неагрессивных по отношению к стали, алюминию и маслобензостойкой резине жидкостей через верхний люк железнодорожной цистерны любого типа.

При заказе установки УВСН-100 обязательно оговорить перекачиваемую жидкость для подбора материала уплотнительных манжет.

Возможен вариант изготовления уплотнительных манжет и колец из фторкаучука, что продлевает срок их эксплуатации до замены по сравнению с МБС резиной.

Технические характеристики:

• Условный проход, мм: 100
• Условное давление, МПа (кгс/см²): 0,4 (4)
• Неточность установки цистерн, мм: ±3000
• Усилие при подъеме и повороте установки, кг, не более: 20
• Температура эксплуатации: от минус 40 до плюс 60⁰С
• Масса УВСН-100, кг, не более: 375
• Масса УВСН-100 Пп, кг, не более: 415
• Присоединительный фланец: DN100/PN10

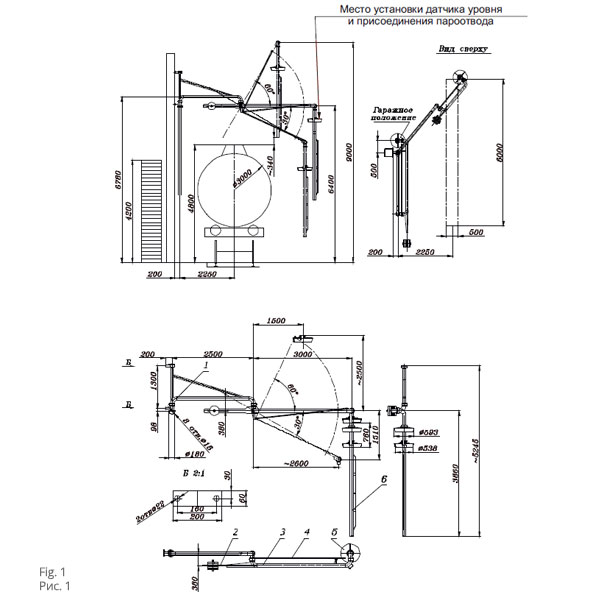

Высота подъема и опускания, габаритные размеры, углы поворота и другие размеры приведены на рис. 1.

Стояк верхнего слива-налива ж/д цистерн
