Станция смазочная И-СЭ 10/0,5

Станции смазочные И-СЭ предназначены для подачи жидкого смазочного материала к импульсным смазочным питателям и служат для комплектации импульсных смазочных систем с электроприводом.

Станции работают на чистых минеральных маслах, вязкость которых от 30 до 600мм2/с при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С. Класс чистоты масла должен быть не ниже 14.

Климатическое исполнение и категория размещения смазочных станций, предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.

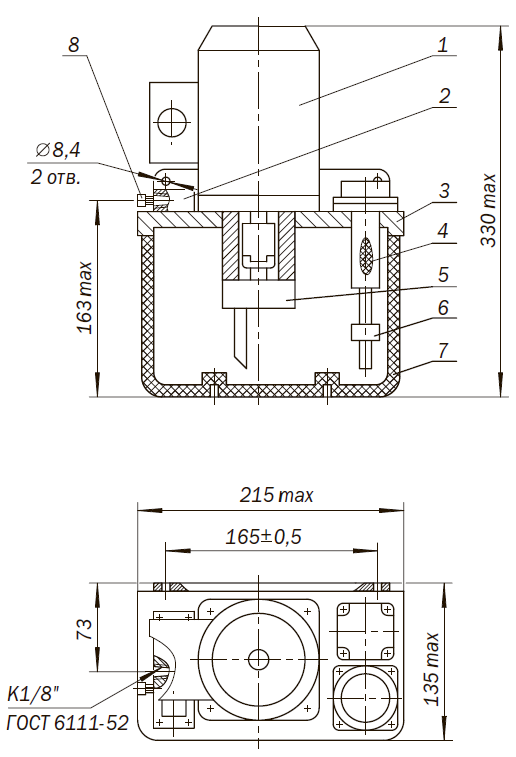

Станция состоит из бака 7, закрытого крышкой 3, к которой крепятся насосная установка в виде шестеренного насоса 5 с электродвигателем 1, клапанная коробка 2 с дросселем 8 выпуска воздуха, реле уровня 6 и заливной фильтр 4 с воздушным фильтром.

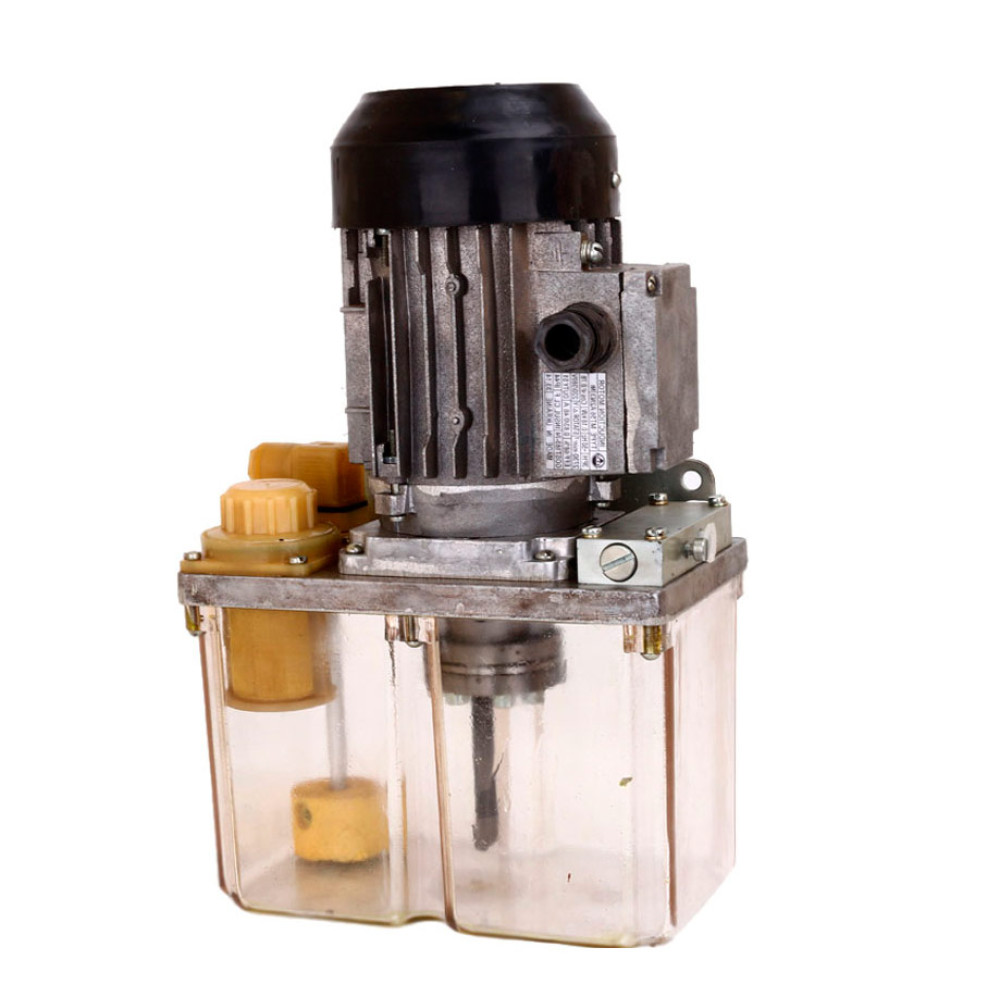

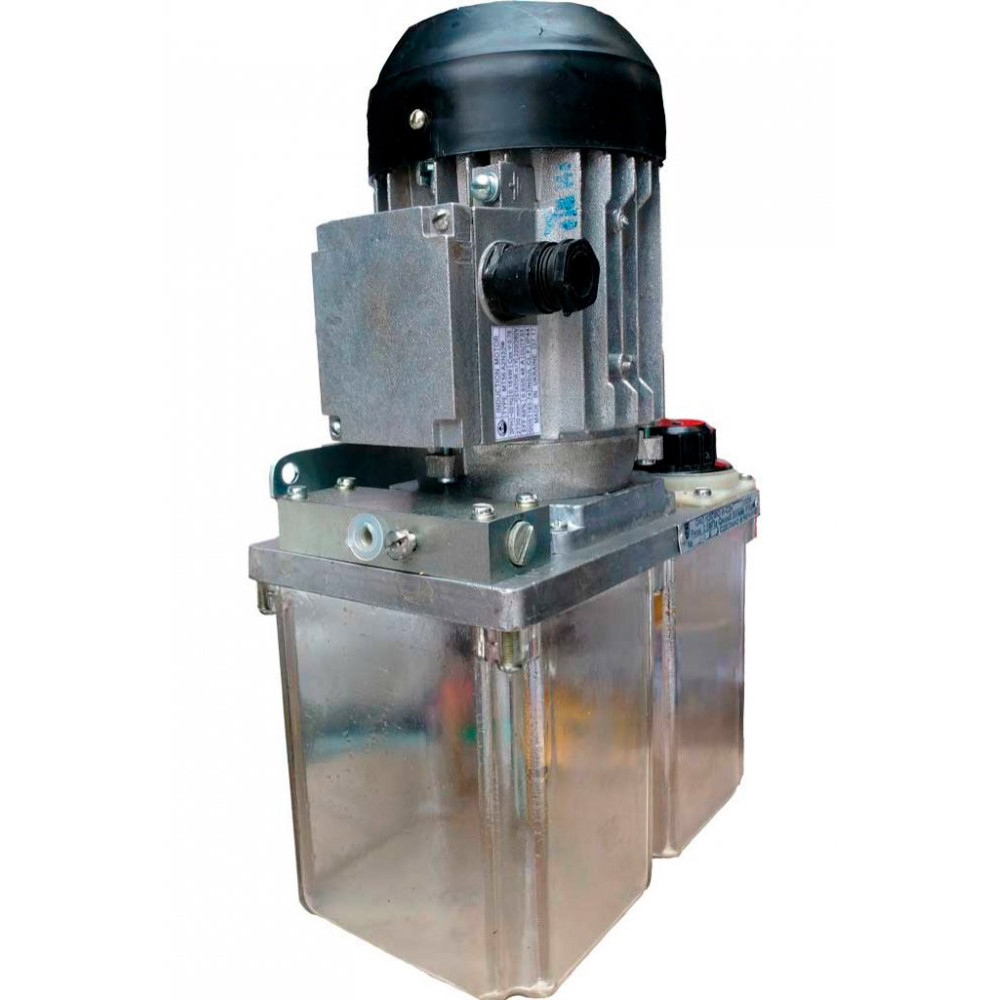

Бак вместимостью 2,5 дм3 выполнен из прозрачной пластмассы. Места для крепления станций с этим баком расположены на крышке. Бак вместимостью 10 дм3 – металлический – имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней.

Станция смазочная И–СЭ–2,5/0,5.

Обозначение

Пример условного обозначения смазочной станции с электроприводом для импульсных систем с вместимостью бака 2,5 дм3 и подачей 0,5 л/мин для стран с тропическим климатом: И–СЭ–2,5/0,5 О4.1 ТУ2-053-1623-82.

Технические характеристики

Основные параметры смазочных станций при их работе на чистом минеральном масле с кинематической вязкостью от 100 до 150 мм2/с приведены ниже в таблице 1:
