Сигнализатор Е121.3 ДЯТЕЛ М

Отзывы:
(0)
  • Производитель: Украина
  • Модель: Е121.3 ДЯТЕЛ М
  • Артикул: 156578
  • Наличие: Есть в наличии
1 520грн.

Сигнализатор создан по заказу подразделений облэнерго, обслуживающих электроустановки 0,4 кВ



Назначение:

- проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки;
- обнаружения скрытой проводки;
- обнаружения фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;
- проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;
- выявления оборудования с обрывом заземления или зануления.
Основные области применения – при обслуживании электросчетчиков, электроустановок и электрических сетей.



Технические характеристики:



Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником. Имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником. Сигнализатор издает световой и звуковой сигналы при помещении антенны сигнализатора на расстоянии от проводника:

Диапазон чувствительности Расстояние кончика антенны до проводника, находящегося под напряжением, мм

Сигнализатор имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы.

  • Сила тока, потребляемого сигнализатором от источника питания не более 10 мА.
  • Габаритные размеры сигнализатора – не более 210 мм х 80 мм х 45 мм.
  • Масса сигнализатора – не более 0,25 кг
  • Срок службы сигнализатора – не менее 10 лет.
«1» от 0 до (10±5)
«2» от 0 до (100±50)
«3» от 0 до (300±150)
«4» от 0 до (700±350)

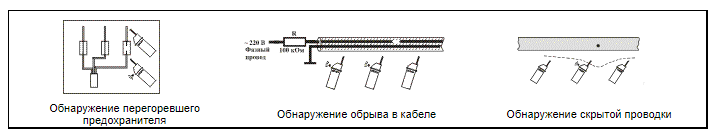

При проверке правильности фазировки счетчика, определении фазного провода в розетках и кабелях (Рисунок 1) включите диапазон «1» или «2». Прикоснитесь антенной к исследуемой цепи или крышке клеммной колодки счетчика напротив зоны подключения фазного провода, затем напротив зоны подключения нулевого провода. При этом уровень звукового и яркость светового сигналов должны быть выше в близости к фазному, чем к нулевому проводу. При сильном влиянии посторонних электрических полей прикоснитесь рукой к крышке счетчика.


рис 1



Сигнализатор Е121.3

Характеристики
Характеристики
Тип прибора Устройства измерения и автоматизации
Ток потребления не более 10 мА
Габаритные размеры не более 210х80х45 мм
Масса не более 0,25 кг
