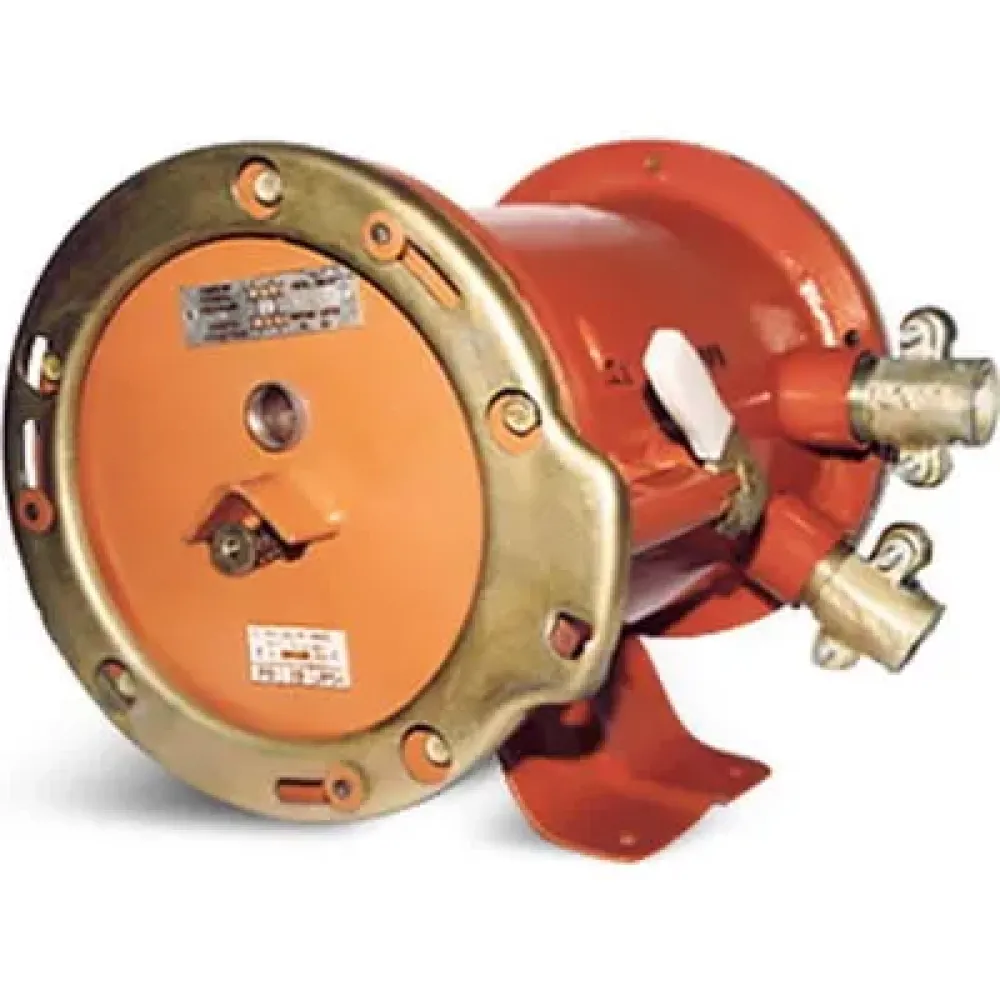

РЕЛЕ УТЕЧКИ РУ-380.1М

может эксплуатироваться в шахтах, опасных по газу или пыли, в условиях умеренного климата (температура окружающего воздуха от минус 40 до 35°С, относительная влажность до 100% при температуре 35°С).

Реле утечки РУ 380.1м с самоконтролем исправности элементов схемы предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в трехфазных электрических сетях переменного тока напряжением 380 В с изолированной нейтралью трансформатора. Защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в трехфазных электрических сетях переменного тока напряжением 380 В с изолированной нейтралью трансформатора.

Реле утечки РУ 380.1м уменьшает вероятность:

            -  воспламенения электрооборудования токами утечки на землю;

            -  преждевременного воспламенения электродетонаторов токами утечки;

            -  развития повреждения работающего электрооборудования с отсыревшей изоляцией;

            -  опасного нагрева и сквозного прожога взрывобезопасных оболочек электрооборудования под воздействием устойчивой дуги, возникающей между проводниками и оболочкой;

            -  воспламенения рудничного газа и угольной пыли токами утечки.

Применение реле утечки в сетях с заземленной нейтралью трансформатора недопустимо.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РУ-380.1М:

Номинальное напряжение защищаемой сети  (частотой 50 Гц)   - 380В.

Допустимое отклонение величины питающего напряжения от номинального + 10; - 15%.

Длительный ток утечки, не более - 0,025 А.

Сопротивление срабатывания реле утечки при однофазной утечке в диапазоне емкостей от 0 до 1,0 мкФ на фазу и номинальном напряжении сети,  не более - 15кОм.

Уровень и вид взрывозащиты - РВ, 3В.

 Масса, не более  - 40 кг.

Область и условия применения реле утечки в шахтах - в соответствии с “Правилами безопасности в угольных шахтах”.
