Глушитель У71-22А (3МП-16М)

Отзывы:
(0)
  • Производитель: Украина
  • Модель: У71-22А
  • Артикул: 207060
  • Наличие: Есть в наличии
1 200грн.

Глушители для У71 или 3МП необходимы для ремонта вышедших со строя распределителей. У71-26А (ЗМП-40М-11П, ЗМП-40М-11У, ЗМП-40М-12П, ЗМП-40М-12У, ОСТ2 КП92-4-83, 24В) - пневмораспределитель клапанного типа производится в климатическом исполнении - УХЛ4, с условным проходом 40 мм и напряжением питания 24 или 110 Вольт. У712А-000 ПС.



  • конструкция распределительного устройства: клапанного типа;
  • присоединение «Вход»/«Выход»:
  • G1/2" / G3/4"; G1" / G1¼"; G1½" / G2" резьбовые отверстия в корпусе распределителя;
  • условным проходом (Ду) 16; 25; 40 мм;
  • напряжение сети постоянного тока 24; 110 В.

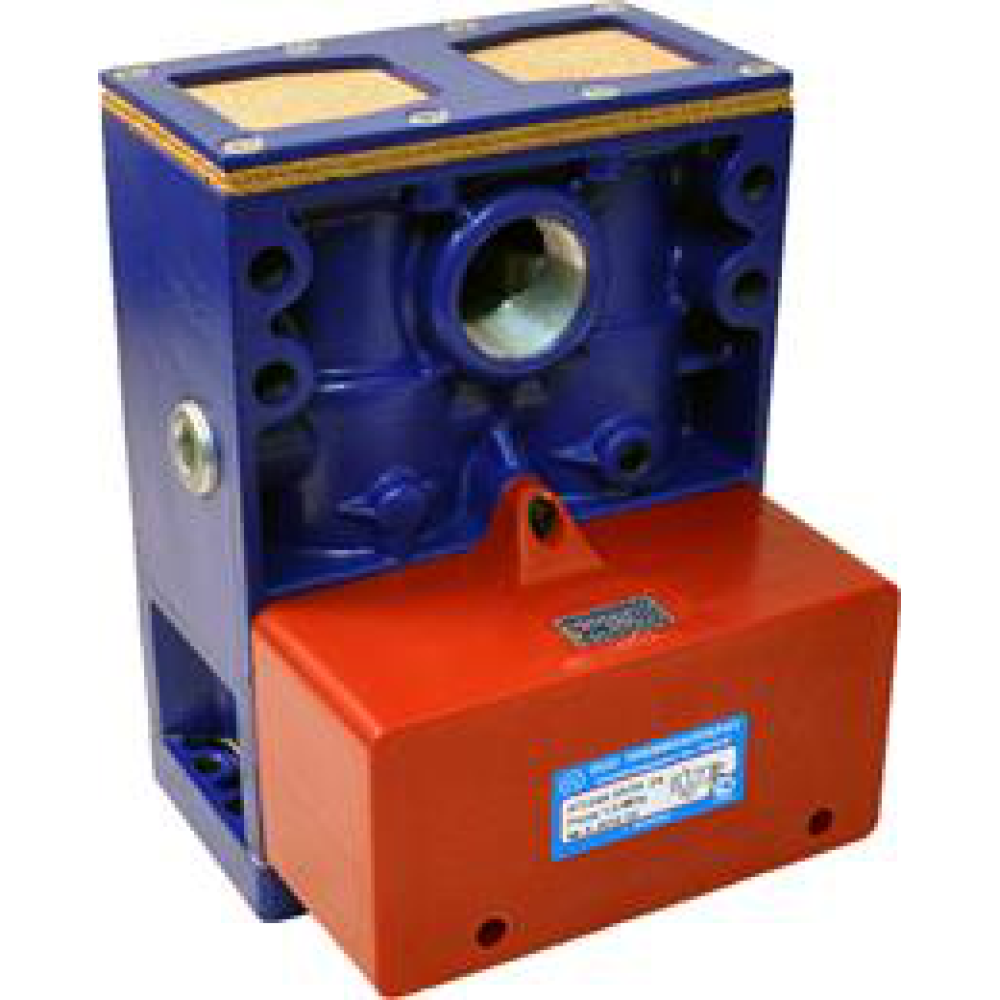

Пневмораспределители трехлинейные сдвоенные с пневматической блокировкой У7126А успешно эксплуатируются на производственных предприятиях Украины и всего СНГ в кузнечно-прессовом оборудовании (кривошипные пресса - для штамповки разнообразных деталей; гильотины, гильотинных ножниц, пневмоклапан для гильотины, ножницы НК3418, НК3418Р, НК3416).



Распределитель воздуха У71-26А это "самый большой" представитель серии У71 и 3МП (Ду=40мм)



Пневмораспределитель У71-26А УХЛ4 является полным аналогом следующих распределителей: 3МП 40М 11П УХЛ-4, ЗМП 40М-12П УХЛ1, 3МП-40М 11У УХЛ1, 3МП 40М 12У УХЛ4.



Пневмораспределители У7126А устанавливаются на обработанную поверхность в любом положении и крепятся с помощью 4-х винтов через отверстия в корпусе распределителя У71-26А или в его основании.



Ниже представлены габаритные и присоединительные размеры Пневмораспределителя трехлинейного сдвоенного с пневматической блокировкой У71-26А:





Характеристика пневмораспределителей трехлинейных сдвоенных 3МП-ХХМ (У71) производства ЧАО "Пневматика":



  3МП-16М (У71-22)  3МП-25М (У71-24)  3МП-40М (У71-26)
Ду, мм 16 25 40
резьба вход D К½" К1" К 1½"
резьба выход D1 К¾" К 1¼" К 2"
Номинальное давление, МПа (кгс/см2) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0)
Пропускная способность пневматической линии «вход-выход», Kv, м3/ч, не менее 6,5 11,5 22
Пропускная способность пневматической линии «выход-атмосфера», Kv, м3/ч, не менее 12,5 18 30
Время выключения при давлении 0,63 МПа, с 0,08 0,08 0,12
Общая утечка из полостей распределителя, см3/мин, не более 1000 1000 1000
Электрическое напряжение постоянного тока, В 24±2,4 110±11 24±2,4 110±11 24±2,4 110±11
Потребляемая мощность, Вт, не более 20 20 20
Полный средний ресурс, циклов, не менее 2 х 106 2 х 106 2 х 106
Масса, кг 7 6,9 12,5
