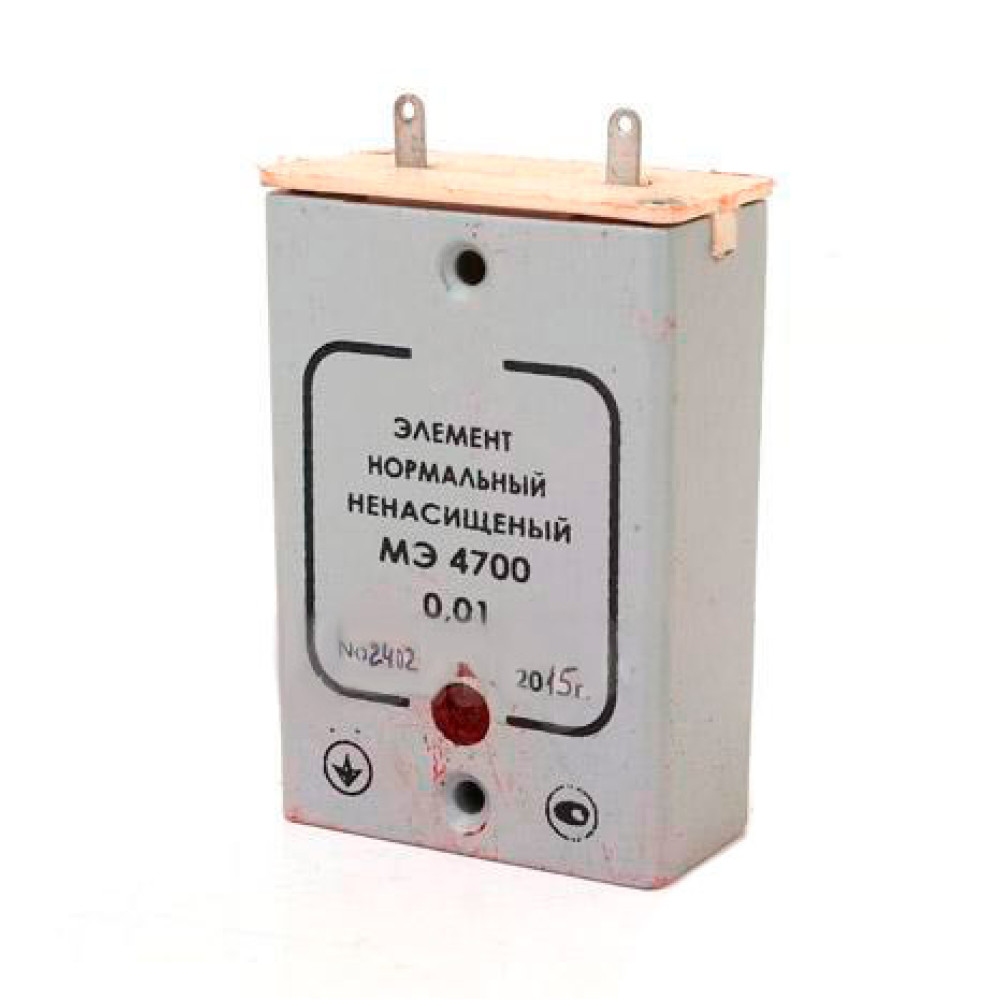

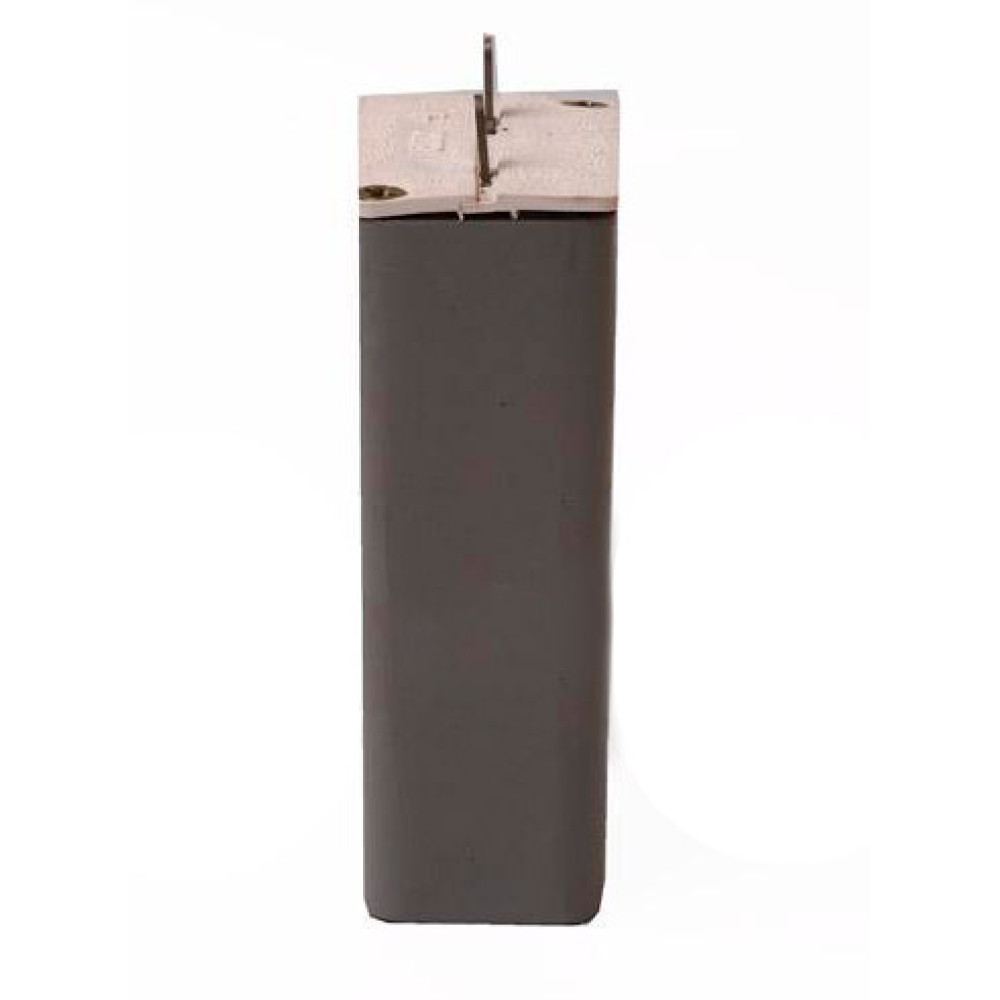

Нормальный элемент МЭ 4700

Элемент нормальный ненасыщенный (заменяет Э303, МВ-4700, МЭ-4700М) предназначен для использования в качестве меры электродвижущей силы в стационарных и переносных электроизмерительных приборах. Габаритные размеры: 78х47х24мм. Масса прибора не более: 0,15 кг.

Элемент нормальный ненасыщенный МЭ-4700 представляет собой гальванический обратимый элемент, который активно используется как эталонная мера в переносных и стационарных электроизмерительных устройствах, и приборах. Элемент ненасыщенный МЭ4700 можно эксплуатировать при температуре от пяти до пятидесяти градусов и относительной влажности не более восьмидесяти процентов. Перед началом эксплуатации прибора следует выдержать его при температуре от пяти до сорока градусов тридцать суток. Периодичность поверки ненасыщенного элемента МЭ4700 должна составлять не меньше одного раза в год. Нормальный ненасыщенный элемент МЭ4700 класса 0,01 ГОСТ 1954-82 применяется в качестве меры электродвижущей силы (э.д.с.).

Технические характеристики:

• Значение э.д.с. при температуре 20 °С при:
• выпуске из производства от 1,019000 до 1,019600 В;
• эксплуатации от 1,018800 до 1,019600 В.
• Допустимое отклонение э.д.с. за 1 год. не более ±100 мкВ. Температура в условиях применения: нормальных (20±5) °С; рабочих от 5 до 50 °С. Относительная влажность воздуха, не более 80%. Температура поверки н. э. 20 °С.
• Средний температурный коэффициент в диапазоне температур от 10 до 40 °С не превышает 5 мкВ/ °С, а в диапазоне температур от 5до 10°С и от 40 до 50 °С - 10мкВ/°С.
• Внутреннее сопротивление прибора Нормальный элемент МЭ4700 постоянному току при выпуске из производства, не более 1000 Ом. Увеличение внутреннего сопротивления н. э. МЭ4700в течении первою года службы, не более 500 Ом, в течение всего срока службы - не более 1000 Ом.
• Сопротивление изоляции между электрической цепью н.э. МЭ4700 и его корпусом в рабочих условиях применения не менее 10 ГОм. Электрическая изоляция между электрической цепью и тепловыравнивающим и предохраняющим оболочку корпусом н. э. МЭ4700 в рабочих условиях применения выдерживает в течении 1 мин. действие испытательного напряжения 250 В практически синусоидальной формы и частоты 50 Гц.
• Площадь электродов (поперечного сечения ветвей стеклянной Н-образной оболочки) не менее 50 мм2. Вероятность безотказной работы за время 8760 ч в рабочих условиях применения не менее 0,87. Габаритные размеры не более 78x47x24 мм. Масса не более 0,15 кг.

Суммарное содержание драгоценных материалов в приборе Нормальный элемент МЭ4700: Пл-99.9 - 0,0354477 г. Суммарное содержание цветных металлов: проволока медная ММ0.25 - 0,09 г; латунь Л63 - 2,5 г.

По состоянию на сегодняшний день Нормальных элементов МЭ 4700 (Э-303) остается небольшое количество, поэтому советуем нашим новым и постоянным Заказчикам обратить внимание на аналогичный прибор: Мера напряжения МВ4700.
