Мостик откидной эстакадный МОП-4

Мостик откидной передвижной предназначен для передвижения по направляющей вдоль эстакады на необходимое расстояние и последующего перехода обслуживающего персонала с настила сливоналивной железнодорожной эстакады на вагонцистерну любого типа и обратно.

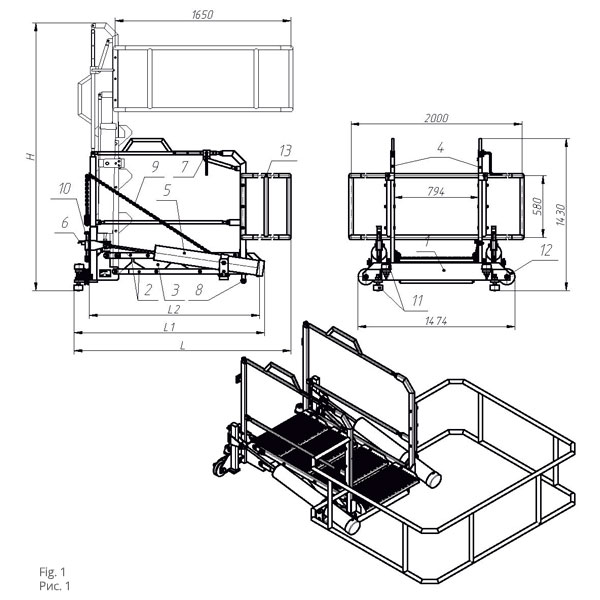

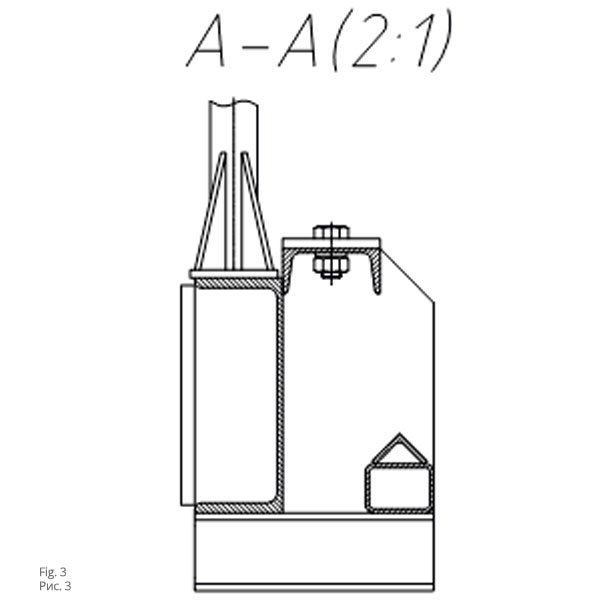

Технические характеристики, габаритные (для справок) и монтажные размеры, а также общий вид мостика приведены в таблице 1 и на рис. 1. Габаритные (для справок) и монтажные размеры направляющей приведены на рис.2.

Технические характеристики:

• L, mm - 3260
• L₁, мм - 1790
• L₂, mm - 1600
• H, мм - 2516
• Количество стyпеней, шт - 4
• Нагрузка на мостик, кг, не более - 120
• Угол опускания, град - 35
• Масса, кг - 245

1-основание; 2- направляющие; 3-ступенька; 4-поручни; 5-амортизатор; 6-стопор; 7-фиксатор в рабочем положении; 8-упор; 9-цепь; 10-болт регулировочный; 11-ролики вертикальные; 12-ролики опорные; 13-ограждение.
