Концевой выключатель КУ 703 (путевой)

Отзывы:
(0)
  • Производитель: Украина
  • Модель: КУ 703
  • Артикул: 037595
  • Наличие: Есть в наличии
1 158грн.

Выключатели КУ-701-СУ У2, КУ-703-СУ У2, КУ-704-СУ У2 предназначены для коммутации цепей управления в крановых электроприводах для ограничения линейного передвижения механизмов:

  • КУ-701 – при небольших величинах выбега;
  • КУ-704 – с любой величиной выбега;
  • КУ-703 – ограничивает ход механизмов подъема.



Органом воздействия на привод выключателей служат:

  • в КУ-701 – ограничительная линейка механизма;
  • в КУ-704 – штырь;

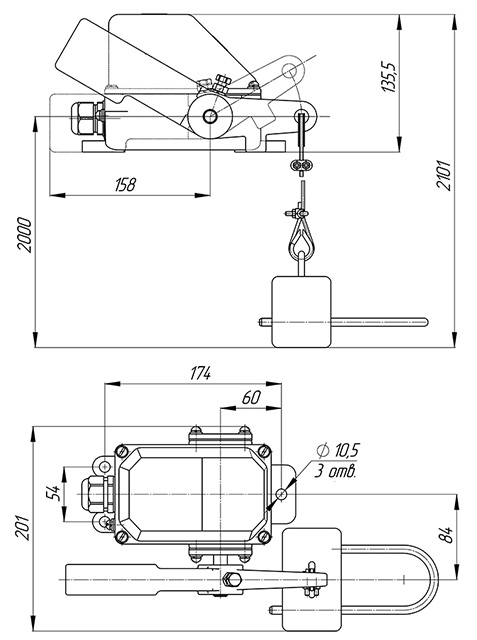

  • в КУ-703 – полка, укрепленная на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя.

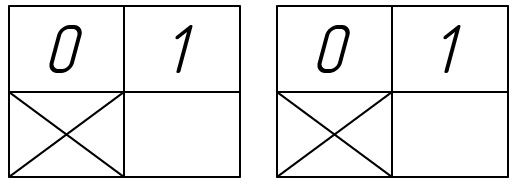

Конструкцией предусмотрен любой порядок замыкания контактов, который может быть получен путем пересборки кулачкового барабана на месте эксплуатации. Рабочее положение выключателей в пространстве – любое.



По виду переключающего устройства выключатели относятся к выключателям прямого действия.



Наименование параметра Единица измерения Конструктивное исполнение выключателя
КУ-701 КУ-703 КУ-704
Включаемый ток:



— переменное напряжение до 500В

— постоянное напряжение 110, 220, 440В

А 50



25

50



25

50



25

Отключаемый ток:



— переменное напряжение до 500В

— постоянное напряжение 110/220/ 440В

А 10



2,0/1,5/0,5

10



2,0/1,5/0,5

10



2,5/1,5/0,5

Номинальный ток А 10 10 10
Классификация привода:



— тип привода

— число положений

— фиксация

— максимальная скорость привода

м/мин

Рычаг с роликом

3

Самовозврат рычага

150

Груз с противовесом

2

Фиксация в крайних положениях

Не ограничена

Рычаг пластинчатый W-образный

3

Фиксация в каждом положении

100

Усилие срабатывания:



— прямого

— обратного

Собственное время срабатывания при прямом и обратном ходе, не более

Н



с

100



0,5

100



0,5

200



0,5






Концевой выключатель (путевой)

Характеристики
Характеристики
Тип прибора Крановое оборудование
