Клапан предохранительный гидравлический КПГ-100

Клапан предохранительный гидравлический (КПГ) предназначен для защиты резервуаров, в которых хранится нефть и нефтепродукты от разрушения при отказе в работе клапана дыхательного мембранного и настроен на избыточное давление 180-200 мм вод. ст. и вакуум 3440 мм. вод. ст. внутри резервуара по сравнению с давлением окружающей среды.

Технические характеристики:

• Диаметр условного прохода присоединительного патрубка, мм: 100
• Давление срабатывания Па (мм вод.ст.): 1765-1962 (180-200)
• Вакуум срабатыв. Па (мм вод.ст.): 333,5-392 (34-40)
• Пропускная способность (по воздуху), куб м/ч: 200
• Объем заливаемой жидкости гидрозатвора, л: 2
• Габаритные размеры ВхН, мм, не более: 570х750
• D, мм: 170
• nxd, к-во х мм: 4х18
• Масса, кг, не более: 59

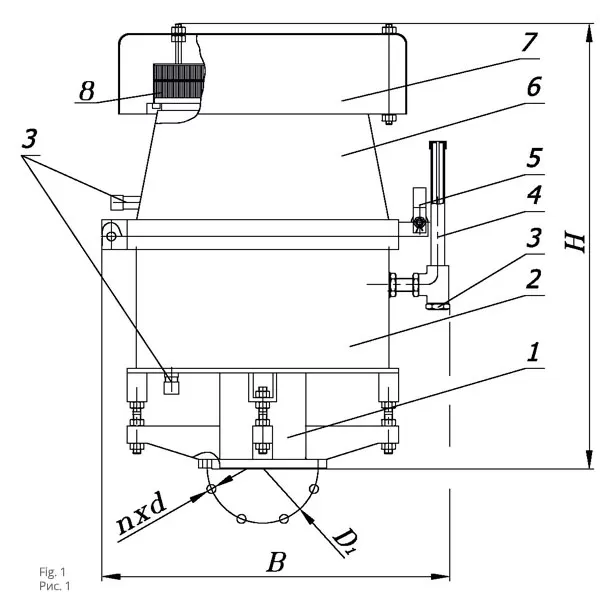

1-основание, 2,6-корпус, 3-пробка сливная, 4-щуп, 5-ручка, 7-крышка защитная, 8-огнепреградитель.
