Газовое реле защиты трансформаторов РЗТ-80-1-1 УХЛ1

Газовое реле защиты трансформаторов типа РЗТ-80 предназначено для защиты масляных трансформаторов производства Укрэлектроаппарат, Запорожтрансформатор, Казахский трансформаторный завод мощностью свыше 10 МВА в случае возникновения аварийной ситуации.

Реле РЗТ-80 сигнализирует о следующих неисправностях трансформатора:

• выделение определенного объема газа «ПРЕДУПРЕЖДЕНИЕ»

• утечка масла в реле – «ПРЕДУПРЕЖДЕНИЕ» затем «ОТКЛЮЧЕНИЕ»

• превышение скорости потока масла над установленным пороговым значением – «ОТКЛЮЧЕНИЕ».

Конструкция реле защиты РЗТ-80 позволяет проводить вакуумирование совместно с баком трансформатора.

Технические характеристики:

• Пороговые значения скорости потока масла м/сек 0,65 ; 1,0 ; 1,5
• Количество контактных групп : 2- 4 *

Коммутационные параметры:

• Напряжение (mах) : 1000 или 1500 V*
• Ток (mах) : 1 или 3A *
• Мощность (mах) : 100 или 120 VA*

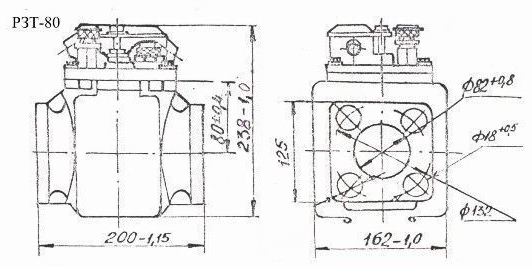

Газовое реле защиты трансформаторов РЗТ-80
