Диск-отражатель к клапанам дыхательным ДО-250

Диск-отражатель предназначен для уменьшения потерь нефтепродуктов при больших и малых дыханиях резервуаров.

Диск-отражатель монтируется на фланце, установленном между огневым предохранителем или дыхательным клапаном и патрубком на кровле резервуара.

Диски-отражатели выпускаются для патрубков с проходными диаметрами: 100,150, 200,250,350 мм.

Технические характеристики:

• Диаметр патрубка DN, мм: 250
• Присоединительные размеры, мм.: D1 - 335, nxd - 4×18
• Условный диаметр диска, мм: D - 750
• Рекомендуемое расстояние от диска до крыши резервуара, мм: H - 500

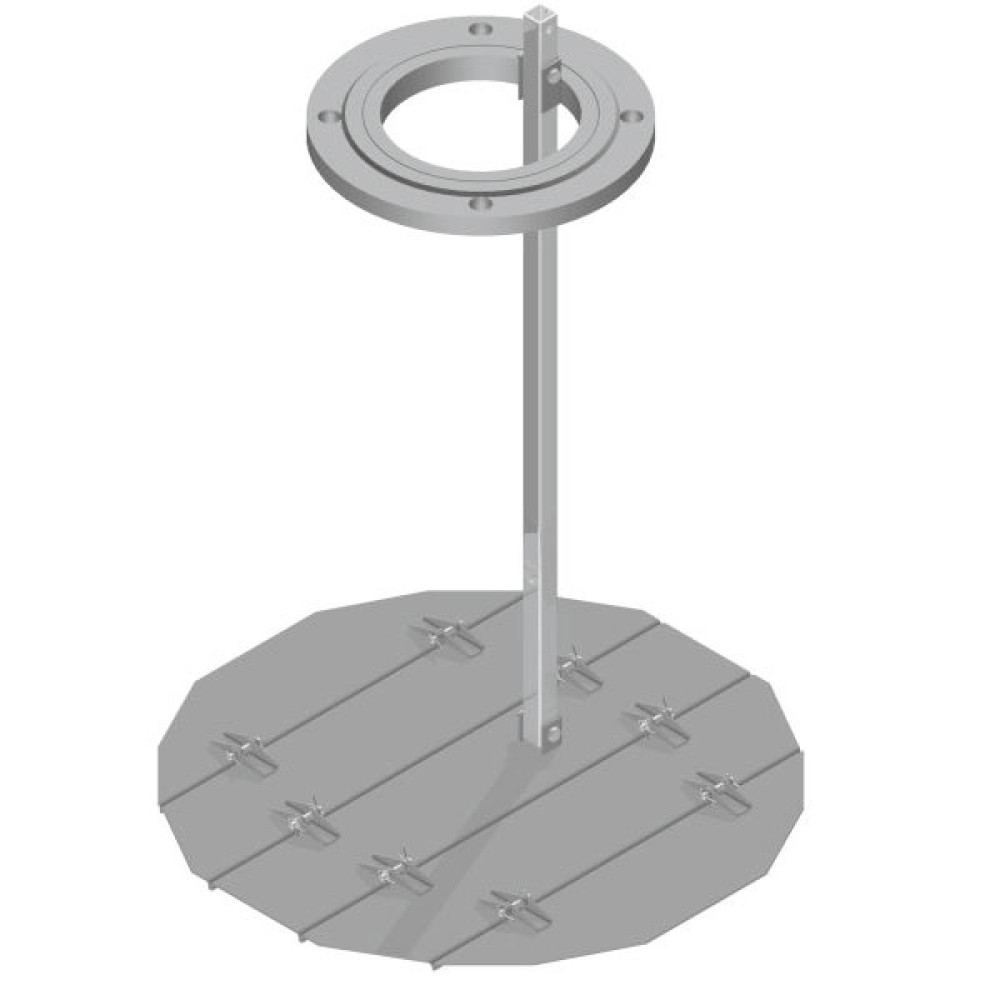

1-диск, 2-штанга, 3-фланец промежуточный, 4-зажим.

Диск-отражатель к клапанам дыхательным
