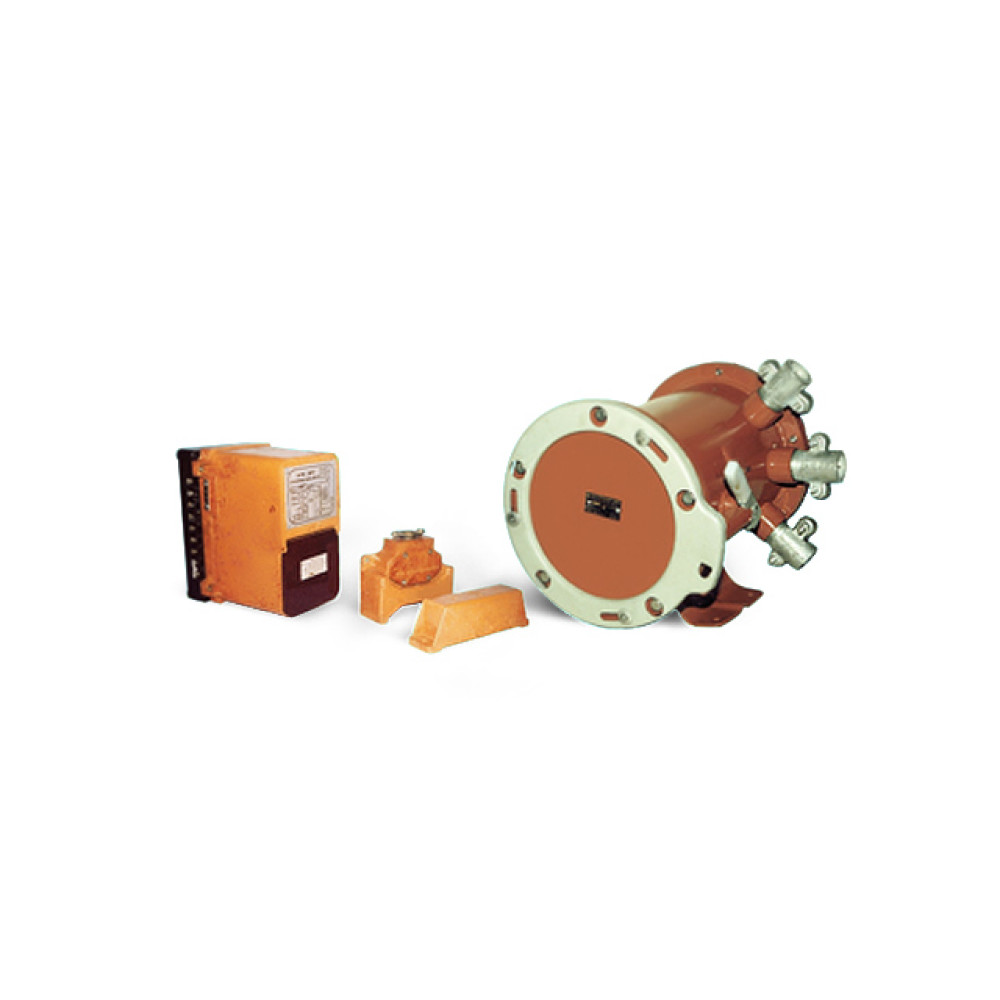

Датчики контроля положения унифицированные ДКПУ-12

Предназначены для защиты подъемных установок от переподъема, контроля положения шахтных подвижных объектов, в том числе концевой защиты и обеспечивают самоконтроль исправности своих электрических схем.

Датчик выпускается в двух модификациях:

• ДКПУ-12 — для применения в шахтах, в том числе опасных по газу или пыли и состоит из блока исполнительного БИ-1, первичного преобразователя ПП-2 и магнита МПП.
• ДКПУ-22 — для применения на поверхности шахт и состоит из блока исполнительного БИ-2, первичного преобразователя ПП-2 и магнита МПП.

Блоки БИ-1 и БИ-2 могут эксплуатироваться при температуре окружающего воздуха от минус 10 до 35 ° С, преобразователь ПП-2 — при температуре от минус 40 до 40 ° С, с влажностью до 100% при температуре 35 ° С.

Технические характеристики:

• Напряжение питания (частотой 50 Гц), В - ДКПУ-12 - 660/380/127, ДКПУ-22 - 380/220/127
• Потребляемая мощность, В•А, не более 20
• Рабочий зазор между первичным преобразователем и объектом контроля, мм, не более 160
• Время срабатывания датчика, с, не более 0,1
• Количество контактов выходных реле - 2р, 2з

Масса, кг, не более: Блока БИ-1 33, Блока БИ-2 3,7

• Преобразователя ПП-2 - 1,6
• Магнита МПП - 1,6

Габаритные размеры, мм: Блока БИ-1 - 420×380х350, Блока БИ-2 - 145×215х175

• Преобразователя ПП-2 - 220×160х75
• Магнита МПП - 230×60х75
