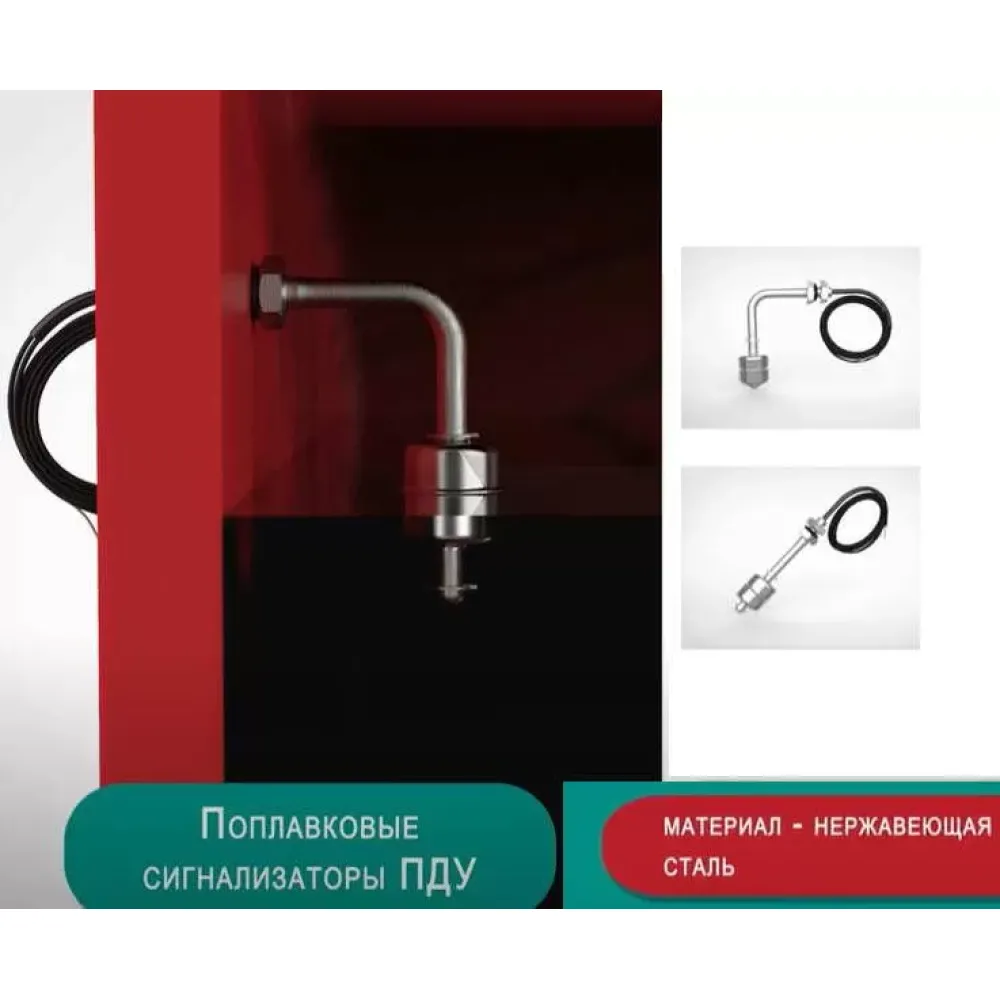

Датчик уровня поплавковый ПДУ-1.1 (угловой)

Поплавковые датчики уровня ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Для подключения к АСУ ТП датчики ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Особенности конструкции и монтажа датчиков уровня ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1. Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)

Датчики ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ПДУ показаны на рис. 2.

а) ПДУ с нормально-разомкнутым контактом           б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ПДУ

Датчики ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики

Возможно изготовление модификаций поплавковых датчиков уровня ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х

Модификации

Одноуровневые поплавковые датчики уровня ПДУ

Двухуровневые поплавковые датчики уровня ПДУ

• Полная длина датчиков ПДУ-1.2 и ПДУ-2.2 составляет (L + 40) мм.
• Полная длина датчиков ПДУ-3.2 составляет (L + 85) мм.

Трехуровневые поплавковые датчики уровня ПДУ

• Полная длина датчиков ПДУ-3.3 составляет (L + 85) мм.

ПДУ-3.3.Х.Х.Х.Х.Х.Х/Х

Примеры обозначения датчиков при заказе

ПДУ-1.2.100.25.К
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с горизонтальным типом монтажа, имеющий два сигнализируемых уровня, цилиндрический поплавок, шток длиной 100 мм до нижнего уровня и 25 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутым, для верхнего уровня – нормально замкнутым, с длиной проводов 0,5 м.

ПДУ-3.2.1000.500.К
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня и 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально-разомкнутый, для верхнего уровня – нормально-замкнутый, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.

Габаритные чертежи

Одноуровневые поплавковые датчики уровня ПДУ

Поплавковый датчик уровня горизонтального крепления ПДУ-1.1**Поплавковый датчик уровня вертикального крепления ПДУ-2.1**Поплавковый датчик уровня вертикального крепления ПДУ-3.1

Двухуровневые поплавковые датчики уровня ПДУ

Двухуровневые поплавковые датчики уровня ПДУ-1.2**Двухуровневые поплавковые датчики уровня ПДУ-2.2**Двухуровневые поплавковые датчики уровня ПДУ-3.2

Трехуровневые поплавковые датчики уровня ПДУ

Трехуровневые поплавковые датчики уровня ПДУ-3.3

Датчик уровня поплавковый ПДУ
