Амперметр переменного тока ЦА0303-2

Отзывы:
(1)
  • Производитель: Украина
  • Модель: ЦА0303-2
  • Артикул: 231252
  • Наличие: Есть в наличии
2 880грн.
  •  Диапазон измерения от 20 mA до 10 А непосредственного включения.
  •  Измерение токов более 10 А с трансформатором тока.
  •  Класс точности 0,5 или 1,0.
  •  Габаритные размеры 72х72х80 mm

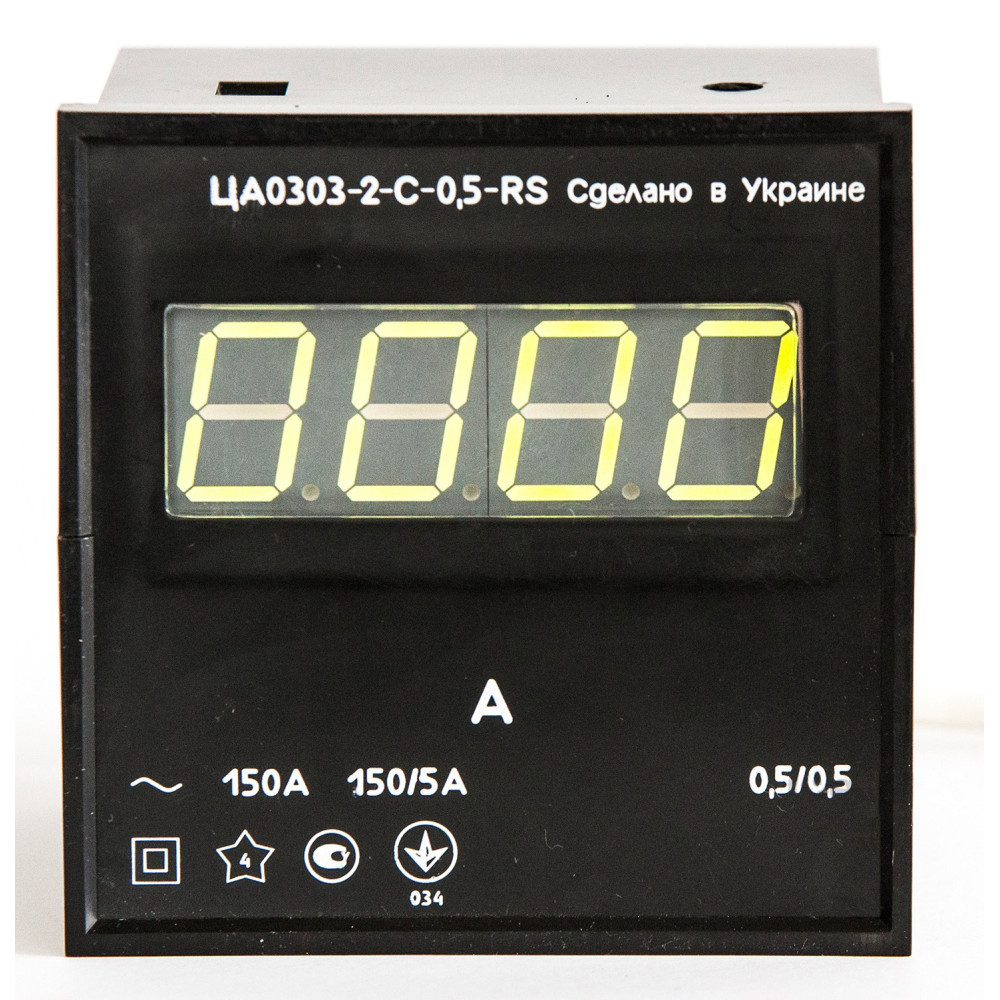

Амперметры ЦА0303 предназначены для измерения среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Hz. Индикация результатов измерения на четырехразрядном светодиодном индикаторе.

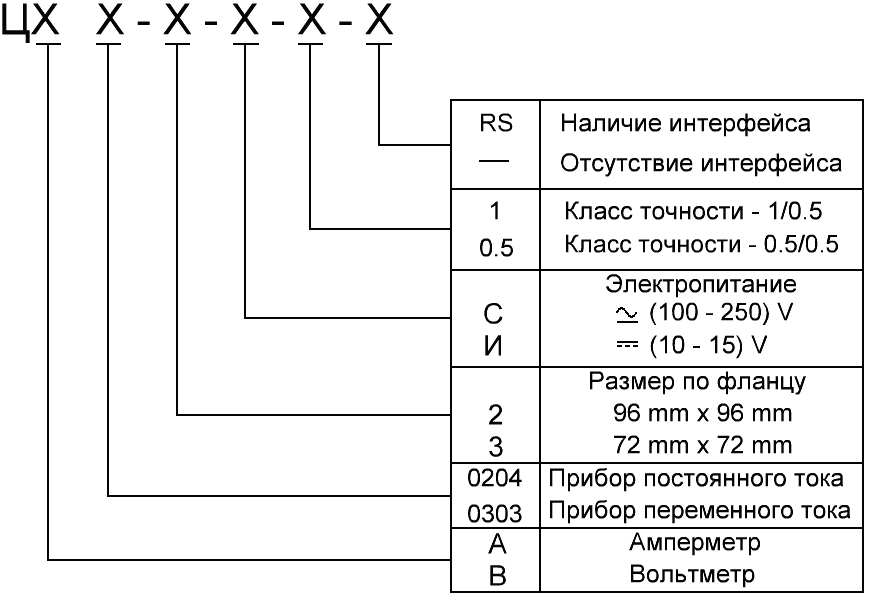

Приборы в зависимости от габаритных размеров по фланцу, вида электрического питания, наличия интерфейса и класса точности имеют исполнения в соответствии со схемой:

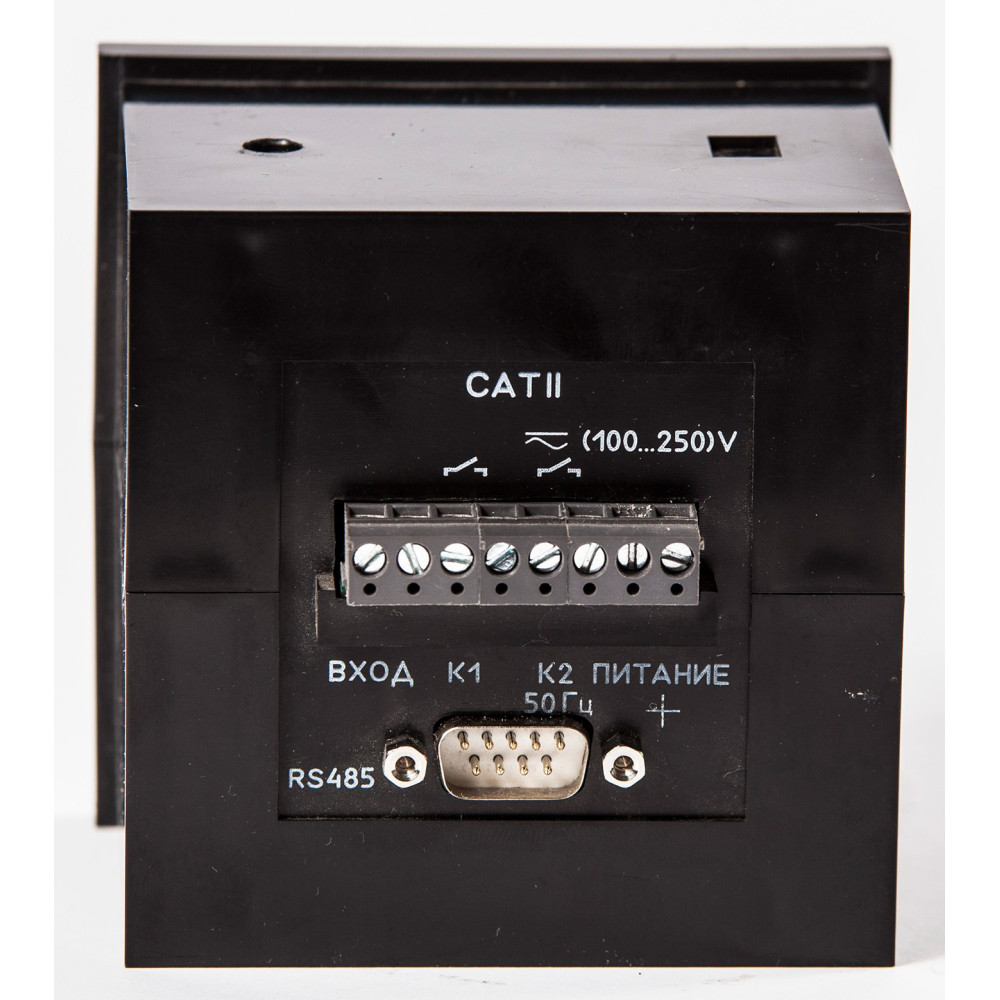

Амперметры имеют исполнения с интерфейсом RS–485 для связи с внешними устройствами и обмена информацией. Протокол обмена MODBUS RTU. Скорость обмена 9600 бод. В амперметрах может устанавливаться сетевой адрес от 1 до 255. Это исполнение имеет два релейных выхода – замыкание контактов при достижении измеряемой величины заданного значения верхней и нижней установки. Установка значения установок осуществляется с ПК.

  • Диапазон измерения тока от 20 mA до 10 А непосредственного включения. Измерение токов более 10 А осуществляется подключением амперметра через трансформатор тока.

  • Конечное значение диапазона измерения соответствует значению из ряда 1; 1,2;
  • 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8 или их десятичных кратных и дольных значений.
  •  Начальное значение диапазона измерения равно 0,1 конечного значения.
  • Конечное значение диапазона показаний равно 1,2 конечного значения диапазона измерения.
  • Класс точности 0,5/0,5 или 1/0,5 по ДСТУ ГОСТ 14014.
  • Рабочие условия применения (климатические воздействия):

        – температура окружающего воздуха от минус 30 °С до плюс 50 °С;
        – относительная влажность воздуха до 90 % при температуре 30 °С.

  • Мощность, потребляемая амперметром от источника питания, не более 3V×A.
  • Масса амперметров, kg, не более 0,25 kg

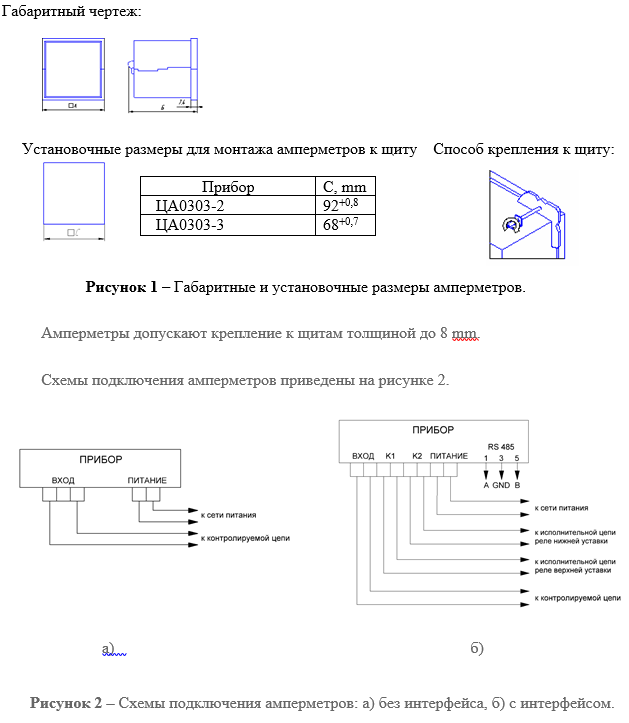

  Степень защиты, обеспечиваемая корпусом амперметра от проникновения твердых предметов IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)». Габаритные и установочные размеры для монтажа в щит и способ крепления приведены на рисунке 1.


Амперметр

Характеристики
Характеристики
Тип прибора Амперметр
Класс точности 0,5/0,5 или 1/0,5 по ДСТУ ГОСТ 14014
Мощность потребляемая амперметром от источника питания, не более 3V×A
Диапазон измерения тока от 20 mA до 10 А с внешним шунтом 75 мВ
Степень защиты IP30 по ГОСТ 14254-96
Рабочие условия применения (климатические воздействия) температура окружающего воздуха от минус 30 °С до плюс 50 °С; относительная влажность воздуха до 90 % при температуре 30 °С.
Габаритные размеры 72х72х80 мм
Масса не более 0,25 kg
